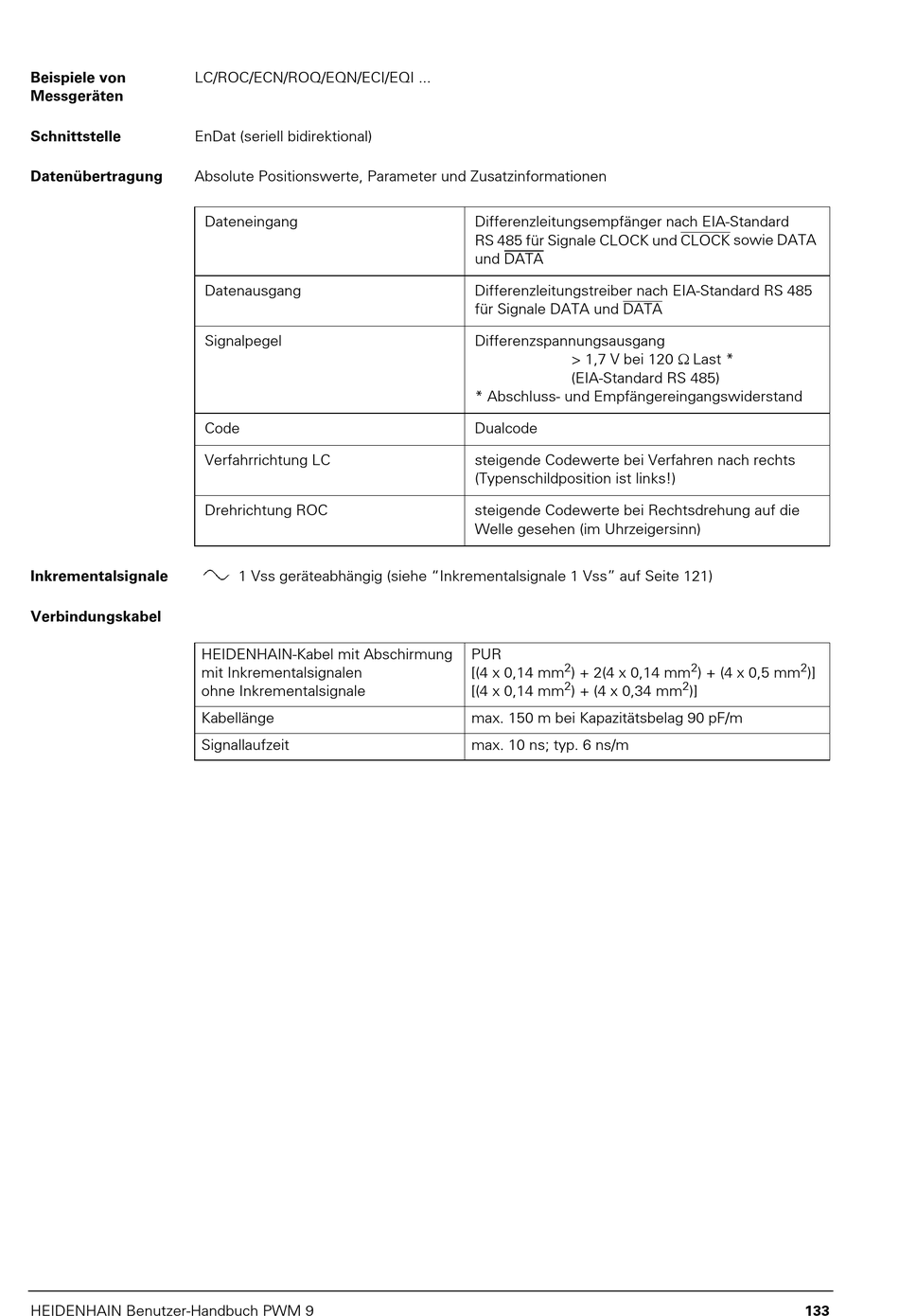

Beispiele von
LC/ROC/ECN/ROQ/EQN/ECI/EQI ...
Messgeräten
Schnittstelle
EnDat (seriell bidirektional)
Datenübertragung
Absolute Positionswerte, Parameter und Zusatzinformationen
Inkrementalsignale
Verbindungskabel
HEIDENHAIN Benutzer-Handbuch PWM 9
Dateneingang
Datenausgang
Signalpegel
Code
Verfahrrichtung LC
Drehrichtung ROC
1 Vss geräteabhängig (siehe "Inkrementalsignale 1 Vss" auf Seite 121)
HEIDENHAIN-Kabel mit Abschirmung
mit Inkrementalsignalen
ohne Inkrementalsignale
Kabellänge
Signallaufzeit
Differenzleitungsempfänger nach EIA-Standard
RS 485 für Signale CLOCK und CLOCK sowie DATA
und DATA
Differenzleitungstreiber nach EIA-Standard RS 485
für Signale DATA und DATA
Differenzspannungsausgang
> 1,7 V bei 120 Last *
(EIA-Standard RS 485)
* Abschluss- und Empfängereingangswiderstand
Dualcode
steigende Codewerte bei Verfahren nach rechts
(Typenschildposition ist links!)
steigende Codewerte bei Rechtsdrehung auf die
Welle gesehen (im Uhrzeigersinn)
PUR
2
[(4 x 0,14 mm
) + 2(4 x 0,14 mm
2
[(4 x 0,14 mm
) + (4 x 0,34 mm
max. 150 m bei Kapazitätsbelag 90 pF/m
max. 10 ns; typ. 6 ns/m
2
2
) + (4 x 0,5 mm
)]
2
)]
