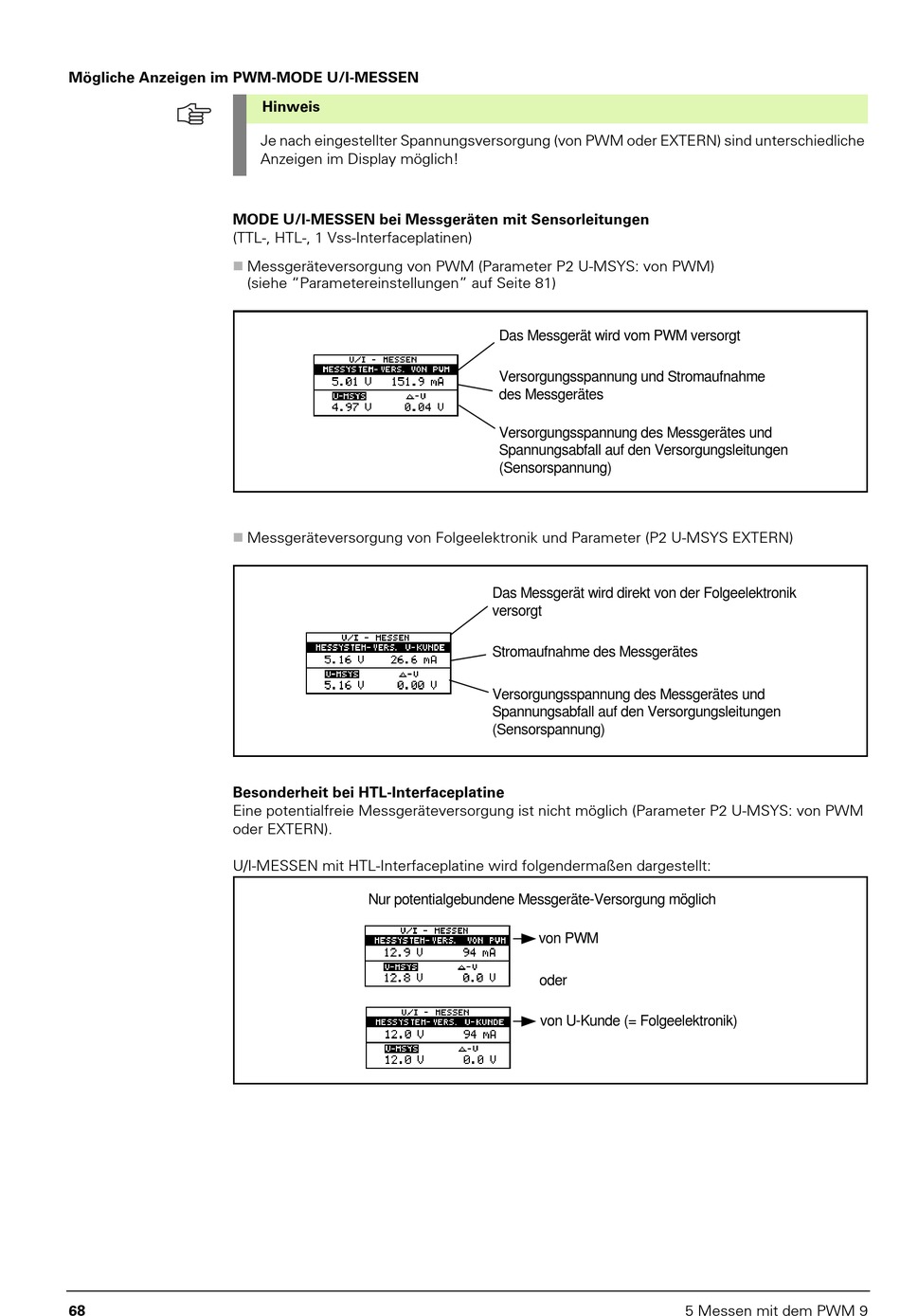

Mögliche Anzeigen im PWM-MODE U/I-MESSEN
MODE U/I-MESSEN bei Messgeräten mit Sensorleitungen
(TTL-, HTL-, 1 Vss-Interfaceplatinen)
Besonderheit bei HTL-Interfaceplatine
Eine potentialfreie Messgeräteversorgung ist nicht möglich (Parameter P2 U-MSYS: von PWM
oder EXTERN).
U/I-MESSEN mit HTL-Interfaceplatine wird folgendermaßen dargestellt:
68
Hinweis
Je nach eingestellter Spannungsversorgung (von PWM oder EXTERN) sind unterschiedliche
Anzeigen im Display möglich!
Messgeräteversorgung von PWM (Parameter P2 U-MSYS: von PWM)
(siehe "Parametereinstellungen" auf Seite 81)
Messgeräteversorgung von Folgeelektronik und Parameter (P2 U-MSYS EXTERN)
Nur potentialgebundene Messgeräte-Versorgung möglich
Das Messgerät wird vom PWM versorgt
Versorgungsspannung und Stromaufnahme
des Messgerätes
Versorgungsspannung des Messgerätes und
Spannungsabfall auf den Versorgungsleitungen
(Sensorspannung)
Das Messgerät wird direkt von der Folgeelektronik
versorgt
Stromaufnahme des Messgerätes
Versorgungsspannung des Messgerätes und
Spannungsabfall auf den Versorgungsleitungen
(Sensorspannung)
von PWM
oder
von U-Kunde (= Folgeelektronik)
5 Messen mit dem PWM 9
