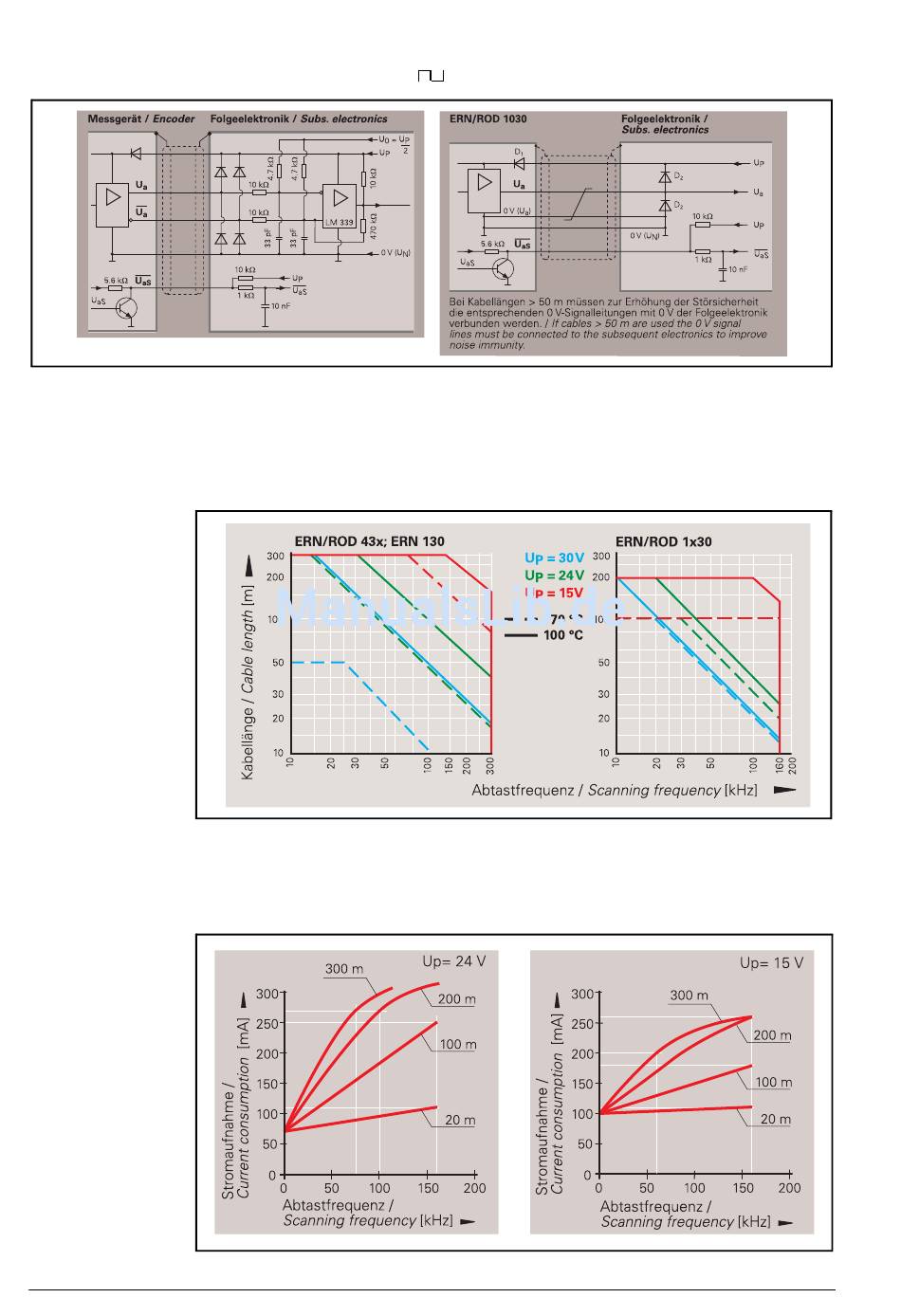

Empfohlene Eingangsschaltung der Folgeelektronik
Kabellängen
Bei inkrementalen Drehgebern mit HTL-Signalen ist die zulässige Kabellänge abhängig von der
Abtastfrequenz, der anliegenden Versorgungsspannung und der Arbeitstemperatur des
Messgeräts.
Die zulässige Kabellänge soll zur Einhaltung der Schaltzeiten bzw. der Flankensteilheit der
Ausgangssignale nicht überschritten werden.
Stromaufnahme
Die Stromaufnahme bei den Drehgebern mit HTL-Ausgangssignalen ist abhängig von der
Ausgangsfrequenz und der Kabellänge zur Folgeelektronik. Die Diagramme zeigen typische
Verläufe für Gegentakt-Signalübertragung mit 12-poligem HEIDENHAIN-Kabel; die maximale
Stromaufnahme kann 50 mA höher liegen.
