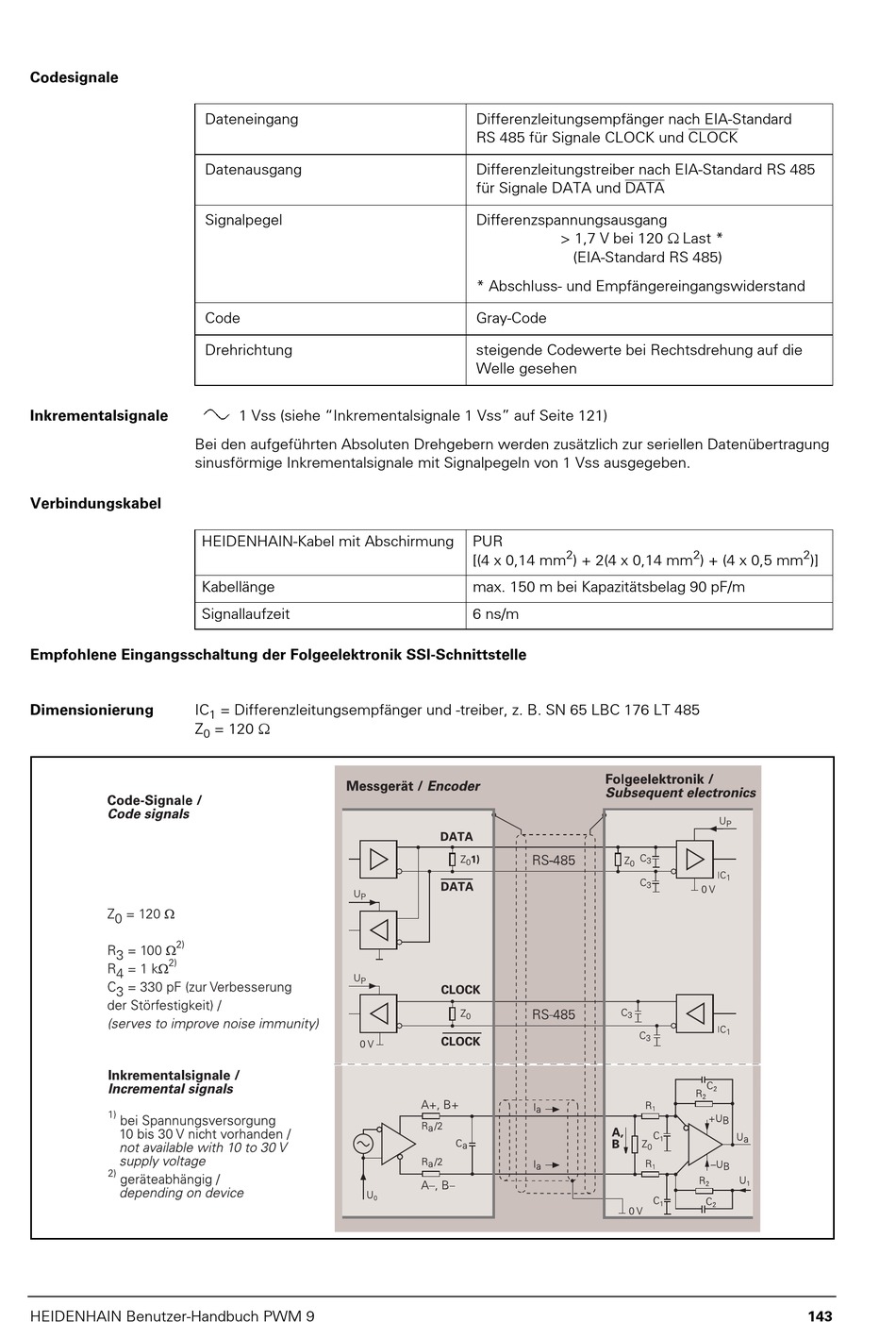

HEIDENHAIN PWM 9 Benutzerhandbuch Seite 143

Diagnose-set
Inhaltsverzeichnis

Werbung

Codesignale
Inkrementalsignale
Bei den aufgeführten Absoluten Drehgebern werden zusätzlich zur seriellen Datenübertragung
sinusförmige Inkrementalsignale mit Signalpegeln von 1 Vss ausgegeben.
Verbindungskabel
Empfohlene Eingangsschaltung der Folgeelektronik SSI-Schnittstelle
Dimensionierung
IC
Z
HEIDENHAIN Benutzer-Handbuch PWM 9
Dateneingang
Datenausgang
Signalpegel
Code
Drehrichtung
1 Vss (siehe "Inkrementalsignale 1 Vss" auf Seite 121)
HEIDENHAIN-Kabel mit Abschirmung
Kabellänge
Signallaufzeit
= Differenzleitungsempfänger und -treiber, z. B. SN 65 LBC 176 LT 485
1
= 120 
0
Differenzleitungsempfänger nach EIA-Standard
RS 485 für Signale CLOCK und CLOCK
Differenzleitungstreiber nach EIA-Standard RS 485
für Signale DATA und DATA
Differenzspannungsausgang
> 1,7 V bei 120 Last *
(EIA-Standard RS 485)
* Abschluss- und Empfängereingangswiderstand
Gray-Code
steigende Codewerte bei Rechtsdrehung auf die
Welle gesehen
PUR
2
[(4 x 0,14 mm
) + 2(4 x 0,14 mm
max. 150 m bei Kapazitätsbelag 90 pF/m
6 ns/m
2
2
) + (4 x 0,5 mm
)]
143
