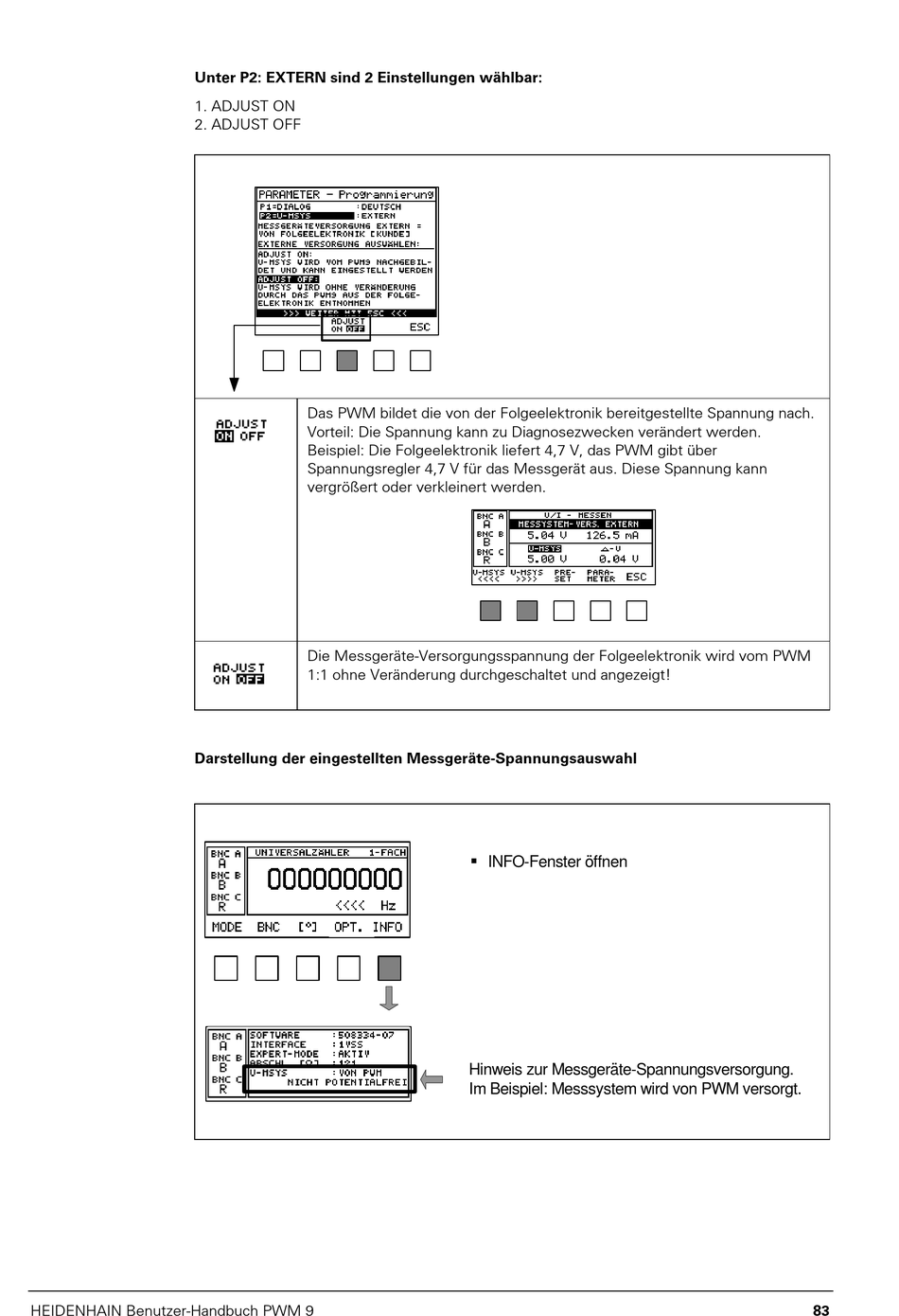

Unter P2: EXTERN sind 2 Einstellungen wählbar:
1. ADJUST ON
2. ADJUST OFF
Darstellung der eingestellten Messgeräte-Spannungsauswahl
HEIDENHAIN Benutzer-Handbuch PWM 9
Das PWM bildet die von der Folgeelektronik bereitgestellte Spannung nach.
Vorteil: Die Spannung kann zu Diagnosezwecken verändert werden.
Beispiel: Die Folgeelektronik liefert 4,7 V, das PWM gibt über
Spannungsregler 4,7 V für das Messgerät aus. Diese Spannung kann
vergrößert oder verkleinert werden.
Die Messgeräte-Versorgungsspannung der Folgeelektronik wird vom PWM
1:1 ohne Veränderung durchgeschaltet und angezeigt!
INFO-Fenster öffnen
Hinweis zur Messgeräte-Spannungsversorgung.
Im Beispiel: Messsystem wird von PWM versorgt.
83
