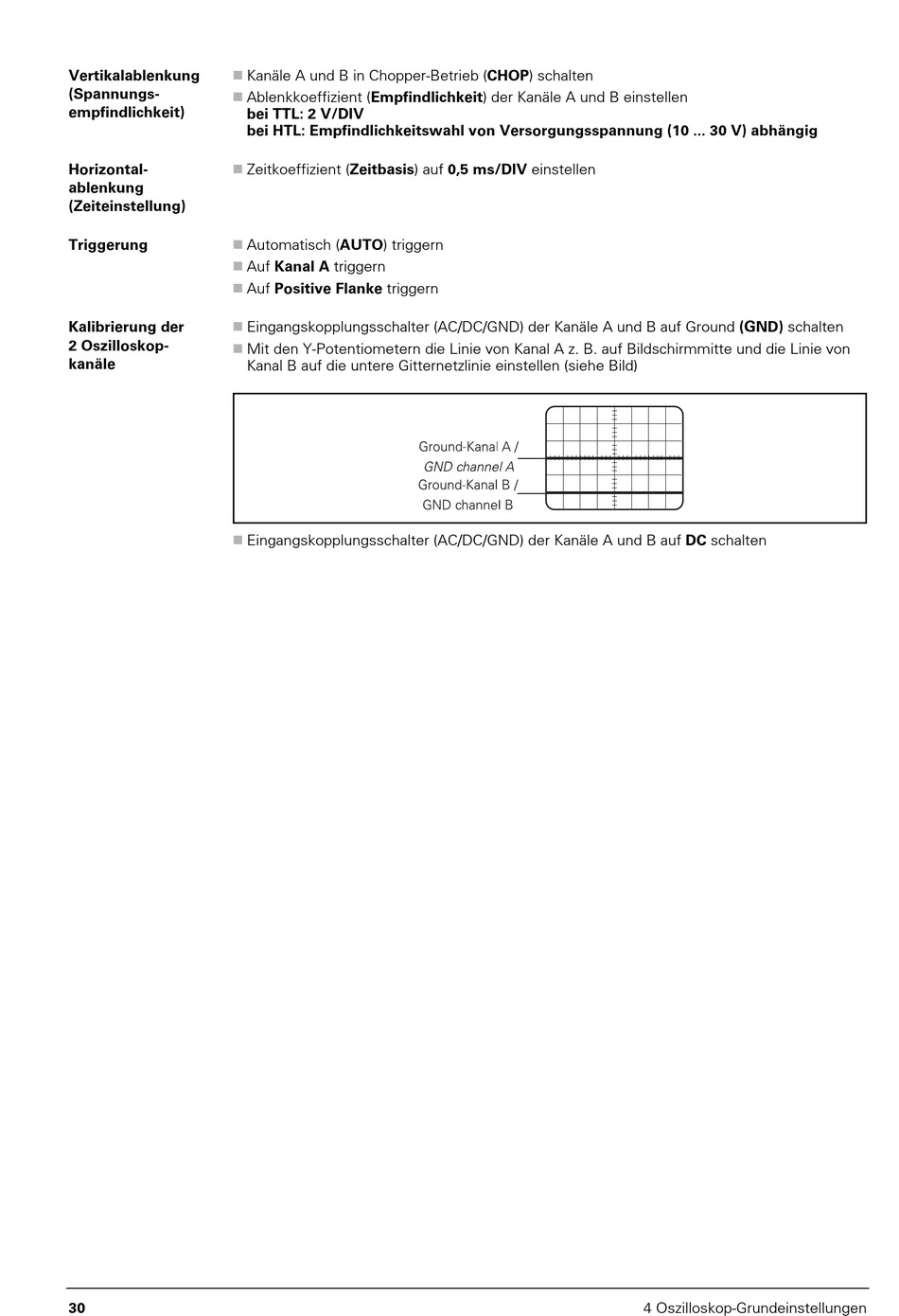

Vertikalablenkung
(Spannungs-
empfindlichkeit)
Horizontal-
ablenkung
(Zeiteinstellung)
Triggerung
Kalibrierung der
2 Oszilloskop-
kanäle
30
Kanäle A und B in Chopper-Betrieb (CHOP) schalten
Ablenkkoeffizient (Empfindlichkeit) der Kanäle A und B einstellen
bei TTL: 2 V/DIV
bei HTL: Empfindlichkeitswahl von Versorgungsspannung (10 ... 30 V) abhängig
Zeitkoeffizient (Zeitbasis) auf 0,5 ms/DIV einstellen
Automatisch (AUTO) triggern
Auf Kanal A triggern
Auf Positive Flanke triggern
Eingangskopplungsschalter (AC/DC/GND) der Kanäle A und B auf Ground (GND) schalten
Mit den Y-Potentiometern die Linie von Kanal A z. B. auf Bildschirmmitte und die Linie von
Kanal B auf die untere Gitternetzlinie einstellen (siehe Bild)
Eingangskopplungsschalter (AC/DC/GND) der Kanäle A und B auf DC schalten
4 Oszilloskop-Grundeinstellungen
