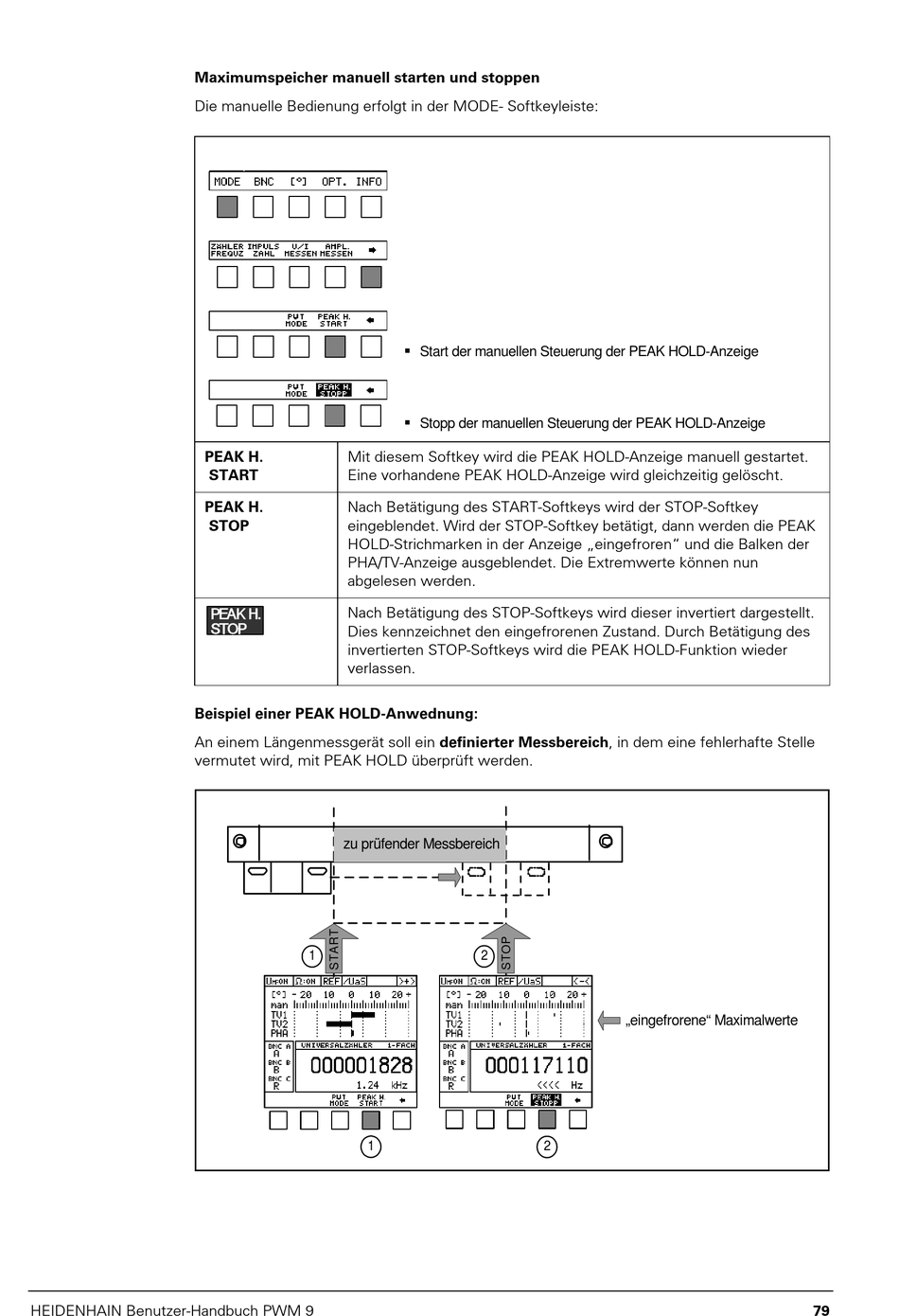

Maximumspeicher manuell starten und stoppen
Die manuelle Bedienung erfolgt in der MODE- Softkeyleiste:
Beispiel einer PEAK HOLD-Anwednung:
An einem Längenmessgerät soll ein definierter Messbereich, in dem eine fehlerhafte Stelle
vermutet wird, mit PEAK HOLD überprüft werden.
HEIDENHAIN Benutzer-Handbuch PWM 9
PEAK H.
Mit diesem Softkey wird die PEAK HOLD-Anzeige manuell gestartet.
START
Eine vorhandene PEAK HOLD-Anzeige wird gleichzeitig gelöscht.
PEAK H.
Nach Betätigung des START-Softkeys wird der STOP-Softkey
STOP
eingeblendet. Wird der STOP-Softkey betätigt, dann werden die PEAK
HOLD-Strichmarken in der Anzeige „eingefroren" und die Balken der
PHA/TV-Anzeige ausgeblendet. Die Extremwerte können nun
abgelesen werden.
PEAK H.
Nach Betätigung des STOP-Softkeys wird dieser invertiert dargestellt.
STOP
Dies kennzeichnet den eingefrorenen Zustand. Durch Betätigung des
invertierten STOP-Softkeys wird die PEAK HOLD-Funktion wieder
verlassen.
zu prüfender Messbereich
1
1
Start der manuellen Steuerung der PEAK HOLD-Anzeige
Stopp der manuellen Steuerung der PEAK HOLD-Anzeige
2
2
„eingefrorene" Maximalwerte
79
