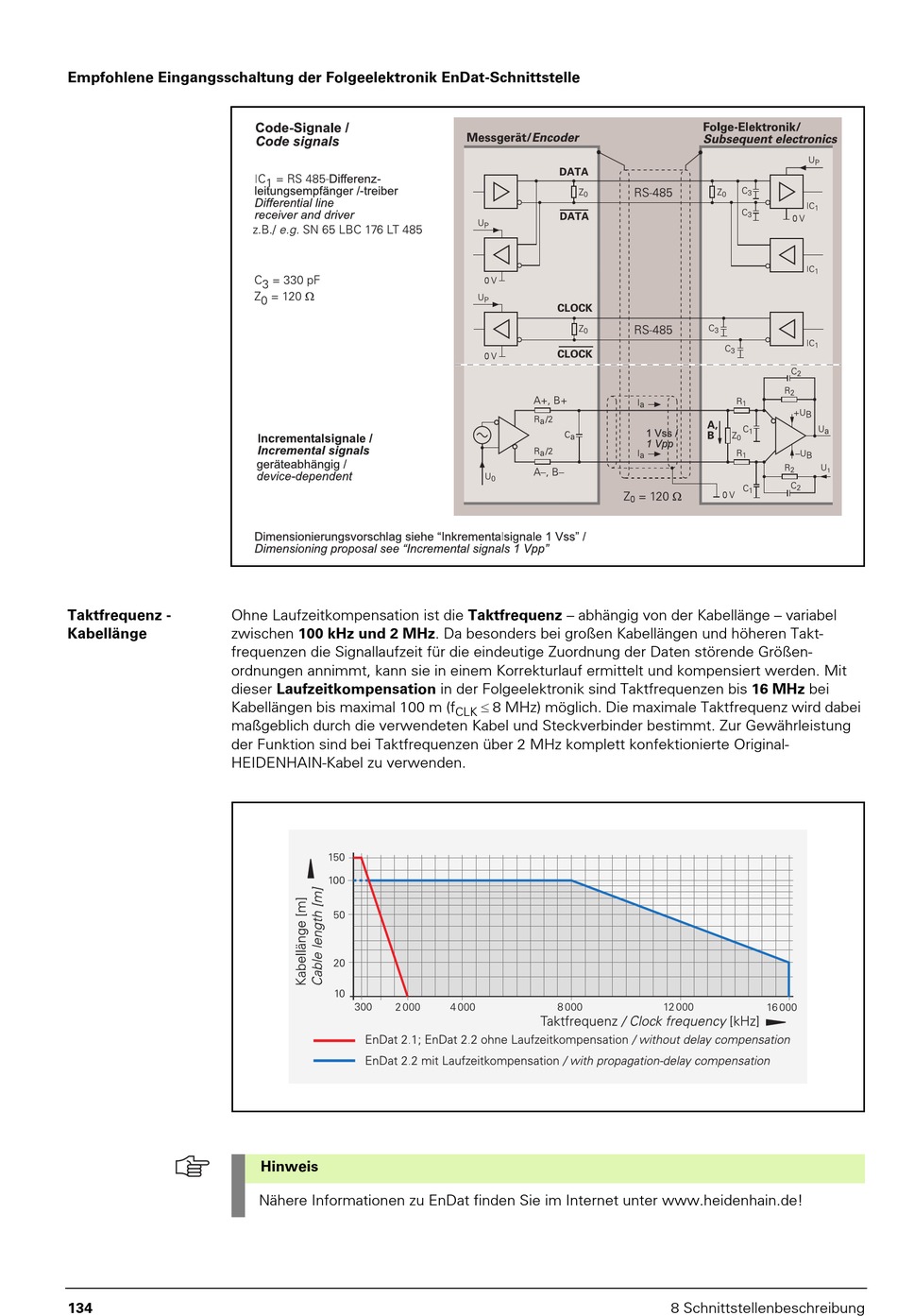

Empfohlene Eingangsschaltung der Folgeelektronik EnDat-Schnittstelle
Taktfrequenz -
Ohne Laufzeitkompensation ist die Taktfrequenz – abhängig von der Kabellänge – variabel
Kabellänge
zwischen 100 kHz und 2 MHz. Da besonders bei großen Kabellängen und höheren Takt-
frequenzen die Signallaufzeit für die eindeutige Zuordnung der Daten störende Größen-
ordnungen annimmt, kann sie in einem Korrekturlauf ermittelt und kompensiert werden. Mit
dieser Laufzeitkompensation in der Folgeelektronik sind Taktfrequenzen bis 16 MHz bei
Kabellängen bis maximal 100 m (f
maßgeblich durch die verwendeten Kabel und Steckverbinder bestimmt. Zur Gewährleistung
der Funktion sind bei Taktfrequenzen über 2 MHz komplett konfektionierte Original-
HEIDENHAIN-Kabel zu verwenden.
134
Hinweis
Nähere Informationen zu EnDat finden Sie im Internet unter www.heidenhain.de!
8 MHz) möglich. Die maximale Taktfrequenz wird dabei
CLK
8 Schnittstellenbeschreibung
