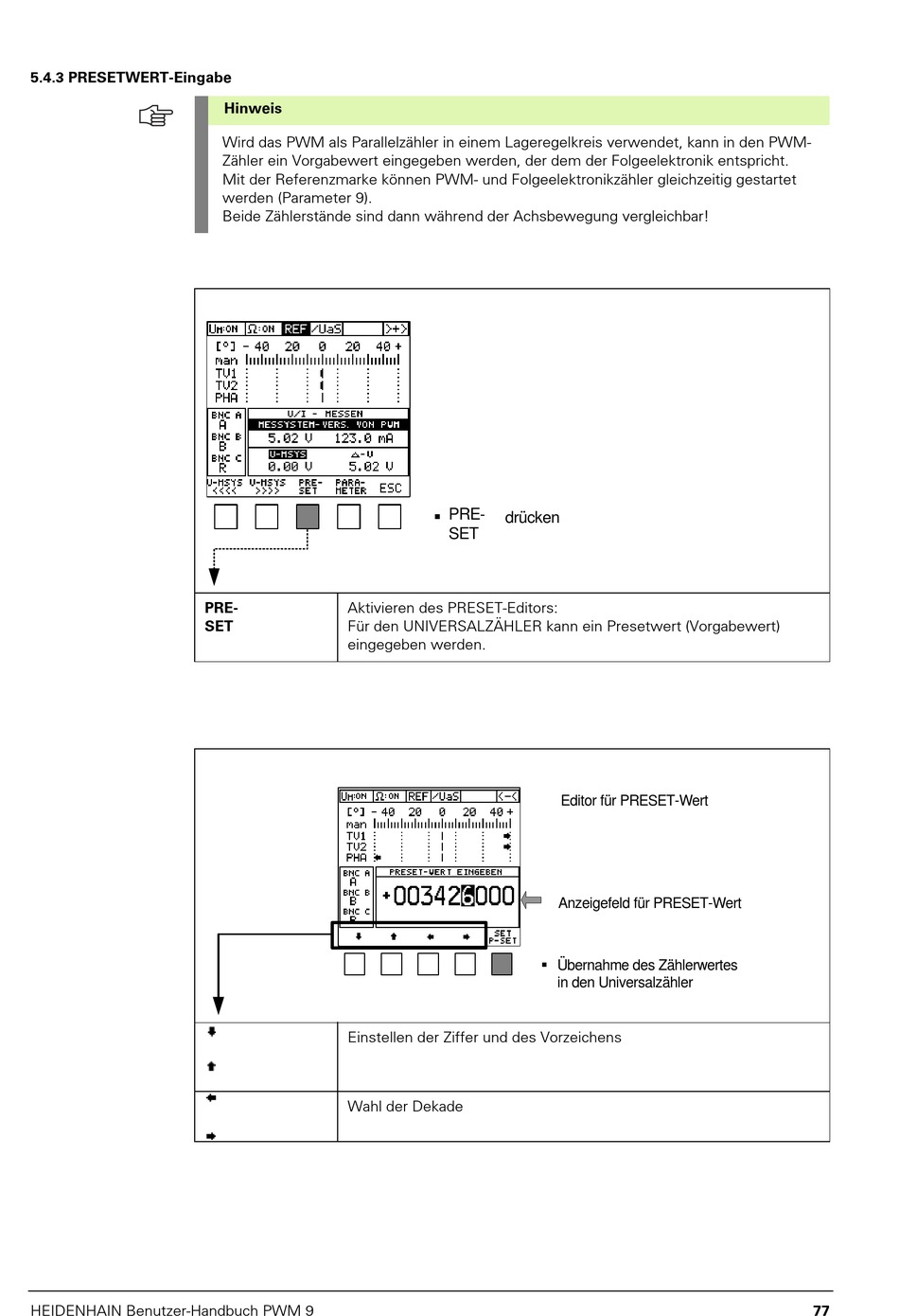

5.4.3 PRESETWERT-Eingabe

HEIDENHAIN Benutzer-Handbuch PWM 9
Hinweis
Wird das PWM als Parallelzähler in einem Lageregelkreis verwendet, kann in den PWM-
Zähler ein Vorgabewert eingegeben werden, der dem der Folgeelektronik entspricht.
Mit der Referenzmarke können PWM- und Folgeelektronikzähler gleichzeitig gestartet
werden (Parameter 9).
Beide Zählerstände sind dann während der Achsbewegung vergleichbar!
PRE- Aktivieren des PRESET-Editors:
SET Für den UNIVERSALZÄHLER kann ein Presetwert (Vorgabewert)
eingegeben werden.
Einstellen der Ziffer und des Vorzeichens
Wahl der Dekade
 PRE-
drücken
SET
Editor für PRESET-Wert
Anzeigefeld für PRESET-Wert
 Übernahme des Zählerwertes
in den Universalzähler
77
