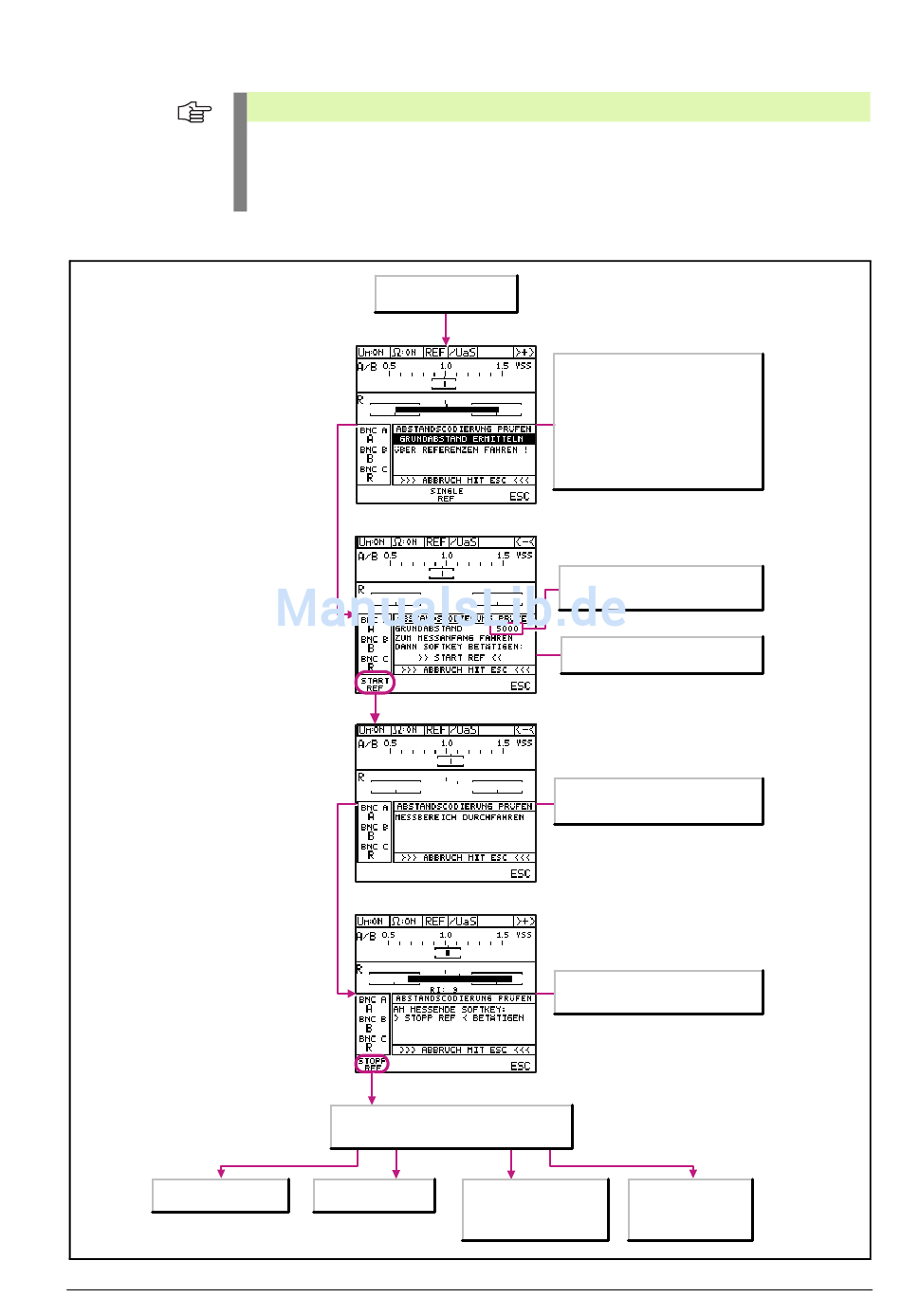

5.2.5 Messung: mehrere Referenzmarken
1. Grundabstand ermittlen:
Dazu müssen Sie den Maßstab /
Abtastkopf in eine Richtung über
5 Referenzmarken bewegen, damit ein
Wert für den Grundabstand ermittelt
und angezeigt wird.
2. Zum Messanfang fahren.
3. START REF betätigen.
4. Messbereich durchfahren.
5. Bei Erreichen des Messendes:
STOPP REF betätigen.
6. Meldung des PWT-Modes
7. Fortführung des Vorgangs ist von der
Meldung des PWT-Modes abhängig.
Abgleich nicht möglich
44
Hinweis
Zur Messung den Maßstab oder Abtastkopf nur in eine Richtung fahren. Möglicherweise
erhalten Sie bei Stillstand des Maßstabes oder Abtastkopfes die Meldung „FALSCHE
RICHTUNG". Diese Meldung kann ignoriert werden, da durch manuelles Verfahren des
Abtastkopfes ein absoluter Stillstand ohne Richtungsänderung kaum möglich ist.
Mehrere Referenzmarken
Meldung des PWT-Mode (4 Möglichkeiten):
Abgleich erforderlich
Grundabstand ermitteln
Hinweis
Diese Funktion ist nur am Beginn des
Justagevorgangs erforderlich.
Ermittelter Wert für den Grundabstand
1. Zum Messanfang fahren
2.
Start Ref
betätigen
Messbereich durchfahren
Am Messende
STOPP REF
Abgleich empfohlen
Alle Referenzmarken
(im Toleranzbereich)
betätigen
optimal
5 Messen mit dem PWM 9
