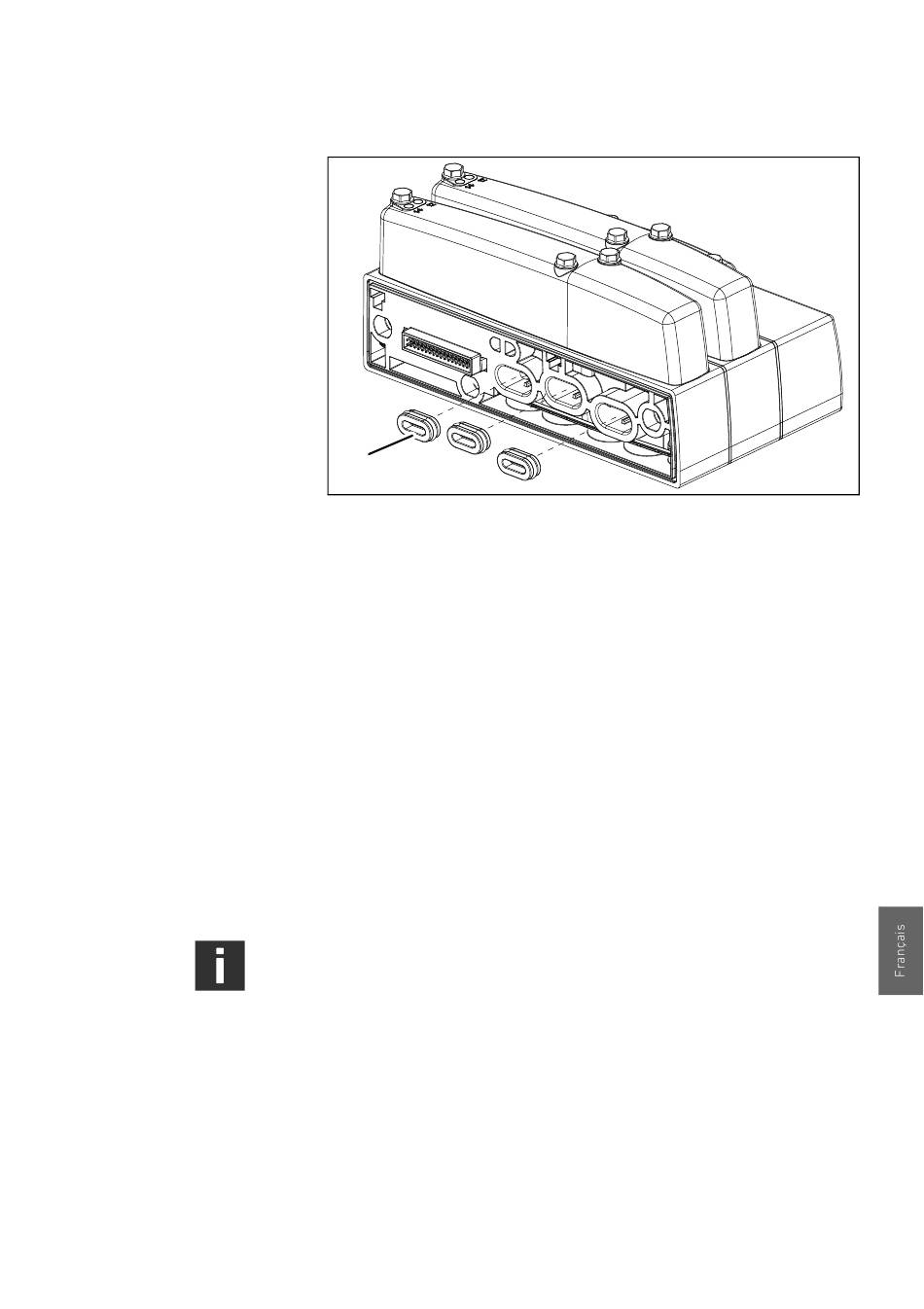

Fig. 15: Insérer des bouchons d'obturation pour établir des zones
de pression séparées.
3. Rétablir le système de distributeurs conformément aux
instructions du chapitre « Montage du système de
distributeurs sur une surface de montage » page 116.
8.4 Régler l'air pilote interne et externe
Selon la configuration, le système de distributeurs bénéficie
d'une alimentation en air pilote interne ou externe.
Cette caractéristique peut être modifiée ultérieurement
en positionnant en conséquence le joint sur la plaque terminale.
Les systèmes de distributeurs dotés d'une plaque
terminale avec raccords 3 et 5 supplémentaires ne peuvent
bénéficier que d'une alimentation externe en air pilote.
Si le système de distributeurs doit être alimenté en interne,
la plaque terminale doit être remplacée.
