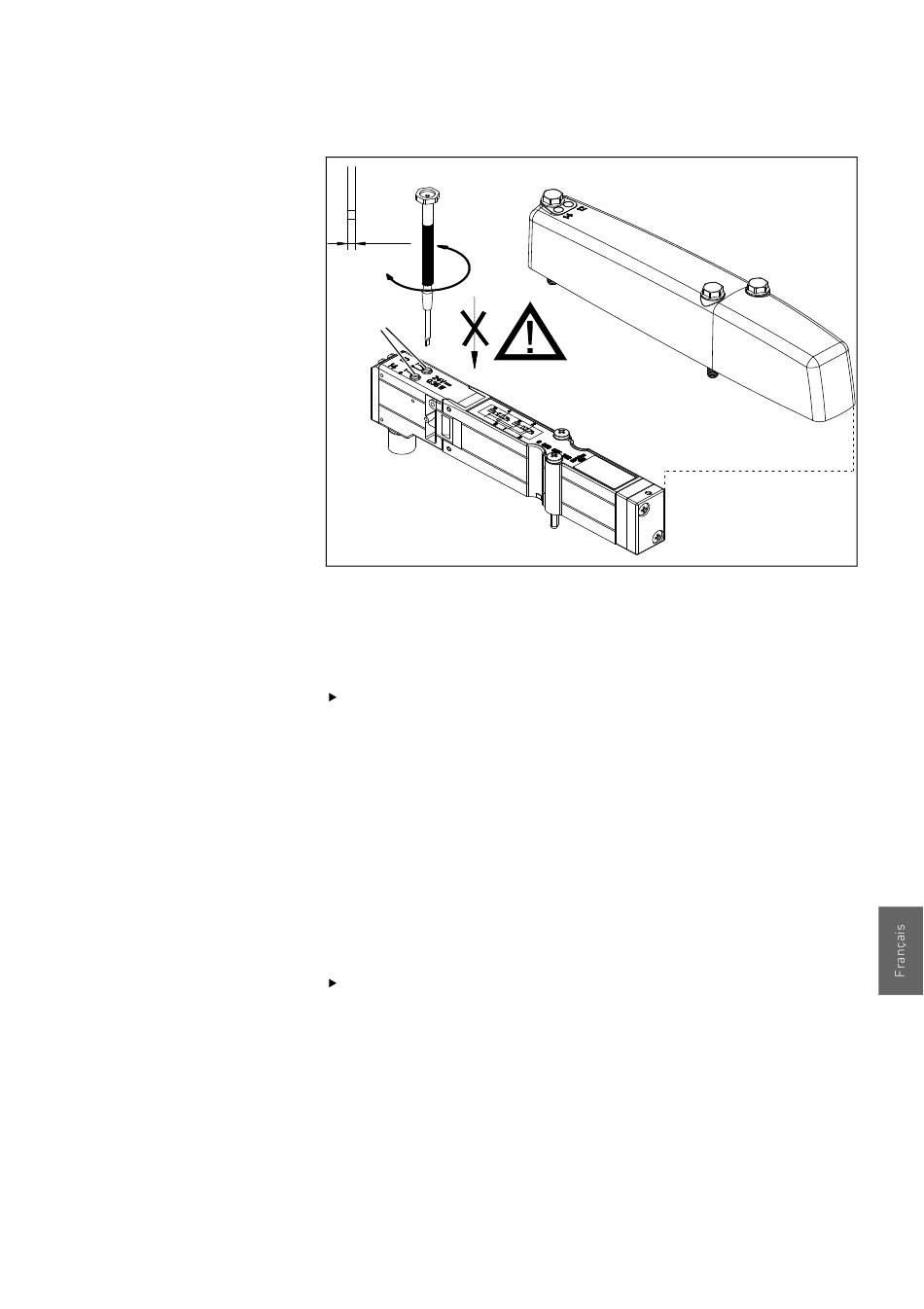

Fig. 10: Utilisation correcte de la commande manuelle auxiliaire
6.1.1 Rotation et crantage (bouton jaune) :
Placer un tournevis dans la rainure de la commande
manuelle auxiliaire (13), puis légèrement tourner
en passant de la position 0 à la position 1, jusqu'au clic
audible (voir fig. 10).
Le distributeur s'enclenche et reste dans sa nouvelle
position jusqu'à ce que la commande manuelle
auxiliairerevienne en position 0.
6.1.2 Rotation (bouton rouge) :
Placer un tournevis dans la rainure de la commande
manuelle auxiliaire, puis légèrement tourner en passant
de la position 0 à la position 1.
Après relâchement, le distributeur revient en position 0.
131
Mise en service
