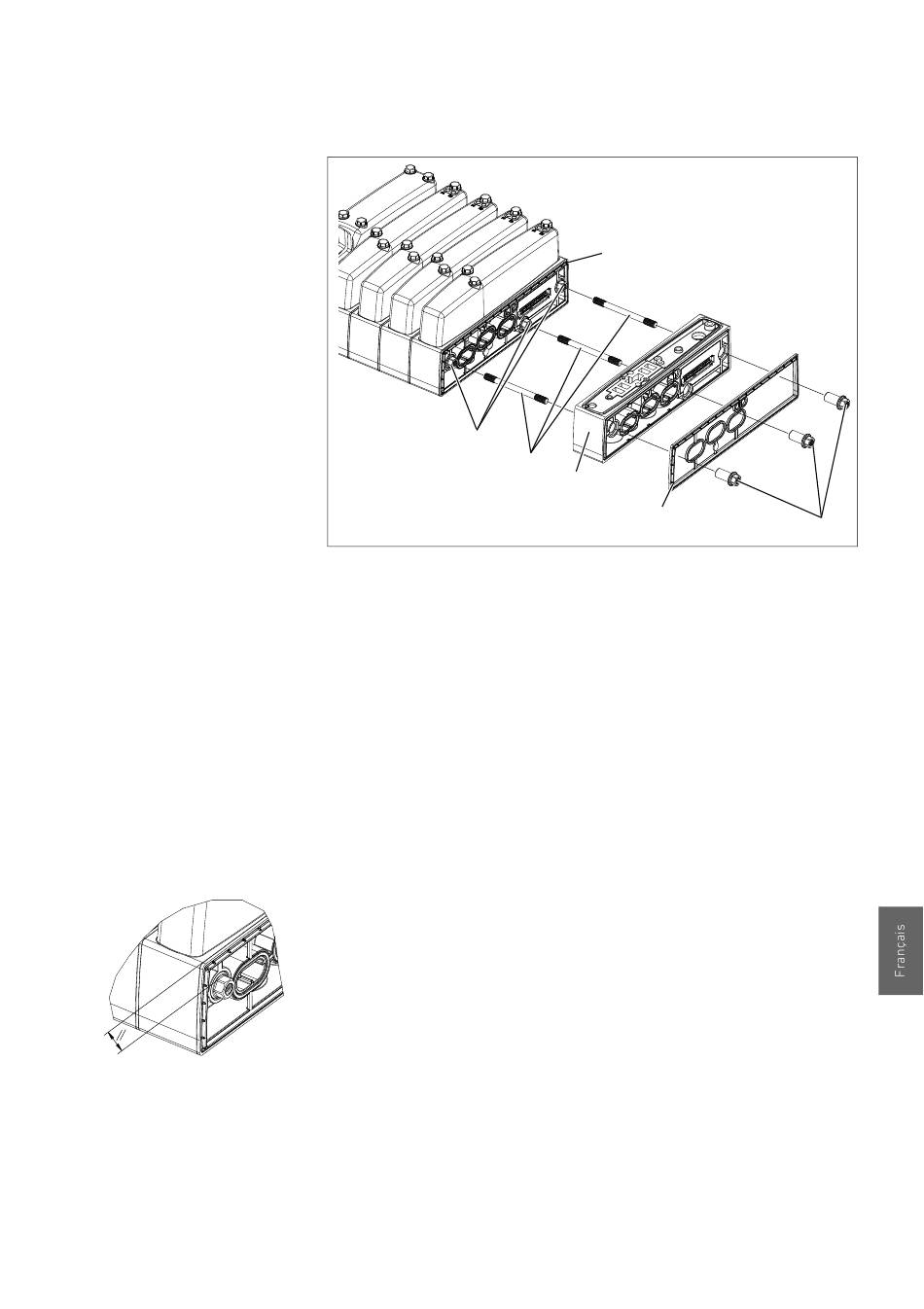

Fig. 12: Montage d'une embase
1. Visser les trois tirants (21) du jeu de montage de tirants sur
env. 10 mm dans les écrous pour tirants (22).
2. Vérifier que le joint (23) est correctement positionné sur
l'embase du système de distributeurs.
3. Faire glisser l'embase (3) sur le tirant. Veiller à ce que
le joint soit correctement positionné.
4. Positionner les trois écrous pour tirants (22) sur les tirants
dans la nouvelle embase et serrer.
Couple de serrage : 2,0–2,5 Nm
5. Positionner les écrous pour tirants de manière à ce que
l'un des six plats à clé soit parallèle à la face supérieure
de l'embase.
Les écrous pour tirants sont maintenant adaptés aux
encoches de la plaque suivante.
Pour monter de nouvelles embases :
6. Répéter les étapes 1 à 5.
