42 AVENTICS | CL03, CL03-XL | R402000141–BAL–001–AF
Umbau und Erweiterung
24

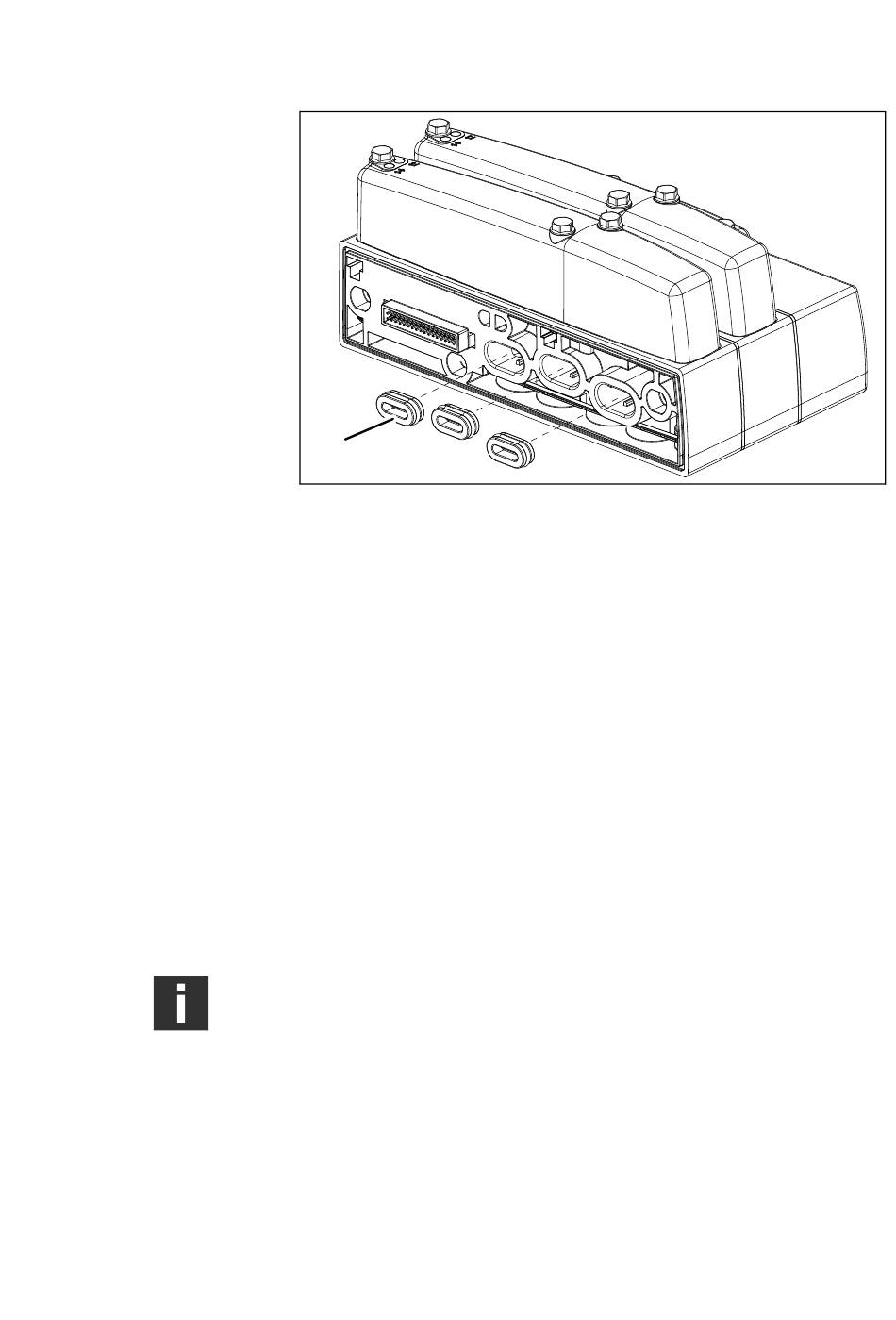

Abb. 15: Einsetzen von Verschlussstopfen zum Einrichten von
getrennten Druckzonen.
3. Bauen Sie das Ventilsystem gemäß den Anweisungen im
Kapitel „Ventilsystem auf einer Montagefläche montieren"
auf Seite 14 wieder zusammen.
8.4

Interne und externe Vorsteuerluft einstellen

Je nach Konfiguration wird das Ventilsystem intern oder extern
mit Vorsteuerluft versorgt. Diese Eigenschaft können Sie
nachträglich ändern, indem Sie die Dichtung auf der Endplatte
entsprechend positionieren.
Ventilsysteme, die eine Endplatte mit zusätzlichen
Anschlüssen 3 und 5 haben, können nur extern mit
Vorsteuerluft versorgt werden. Wenn Sie das Ventilsystem
auf interne Versorgung umstellen möchten, müssen Sie die
Endplatte tauschen.
