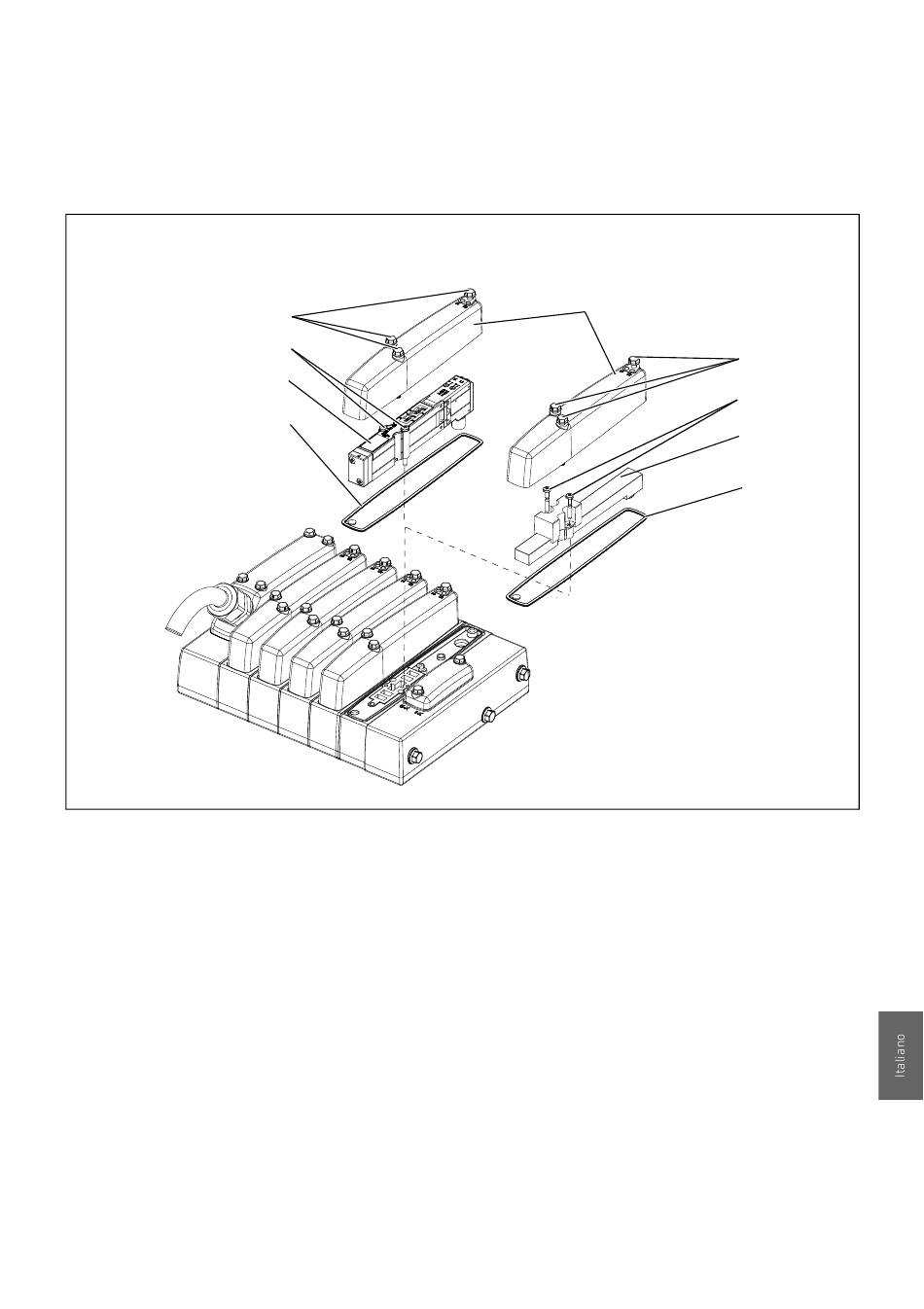

Fig. 14: Posizionare le valvole o la piastra cieca
AVENTICS | CL03, CL03-XL | R402000141–BAL–001–AF
8.2.6 Montare la valvola o la piastra cieca
14
19
17
18
1. Montare la valvola (17) o la piastra cieca (16) sulla nuova
piastra di collegamento. Accertarsi che i contatti siano diritti
e che la guarnizione (18) sia posizionata correttamente.
Premere sull'estremità della valvola con il collegamento
elettrico esercitando una forza minima finché non viene
stabilito il contatto elettrico.
2. Fissare la valvola (17) ovvero la piastra cieca (16) con
entrambe le viti autofilettanti con testa a croce (15, 13).
Coppia di serraggio: 1,1–1,3 Nm
Cacciavite: PZD N° 1.
3. Ruotare l'azionamento manuale su tutte le valvole fino
a raggiungere la posizione 0 utilizzando un cacciavite.
Trasformazione e ampliamento
5
14
15
16
18
