246 AVENTICS | CL03, CL03-XL | R402000141–BAL–001–AF
Modificación y ampliación

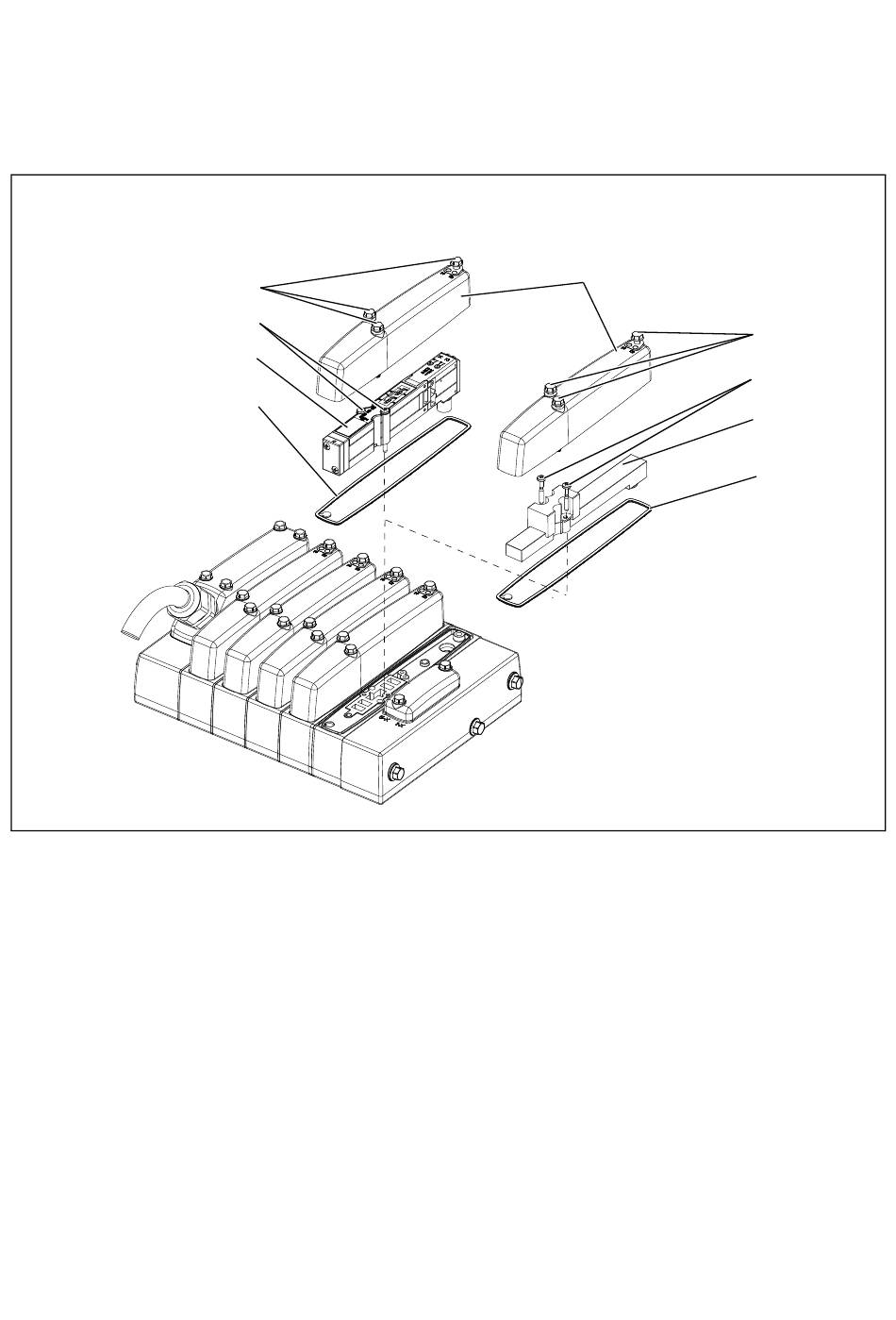

Fig. 14: Colocación de válvulas o placa ciega
8.2.6 Montaje de válvula o placa ciega
14
19
17
18
1. Coloque la válvula (17) o la placa ciega (16) sobre la nueva
placa de conexión. Compruebe que los contactos queden
rectos y que la junta (18) asiente correctamente. Presione
ligeramente el extremo de la válvula contra la conexión
eléctrica hasta que se haya establecido el contacto eléctrico.
2. Fije la válvula (17) o la placa ciega (16) con los dos tornillos
autorroscantes con ranura cruzada (15, 13).
Par de apriete: 1,1–1,3 Nm
Destornillador: PZD n.º 1.
3. Gire el accionamiento auxiliar manual en todas las válvulas
a la posición 0 utilizando un destornillador.
5
14
15
16
18
