Umbau und Erweiterung

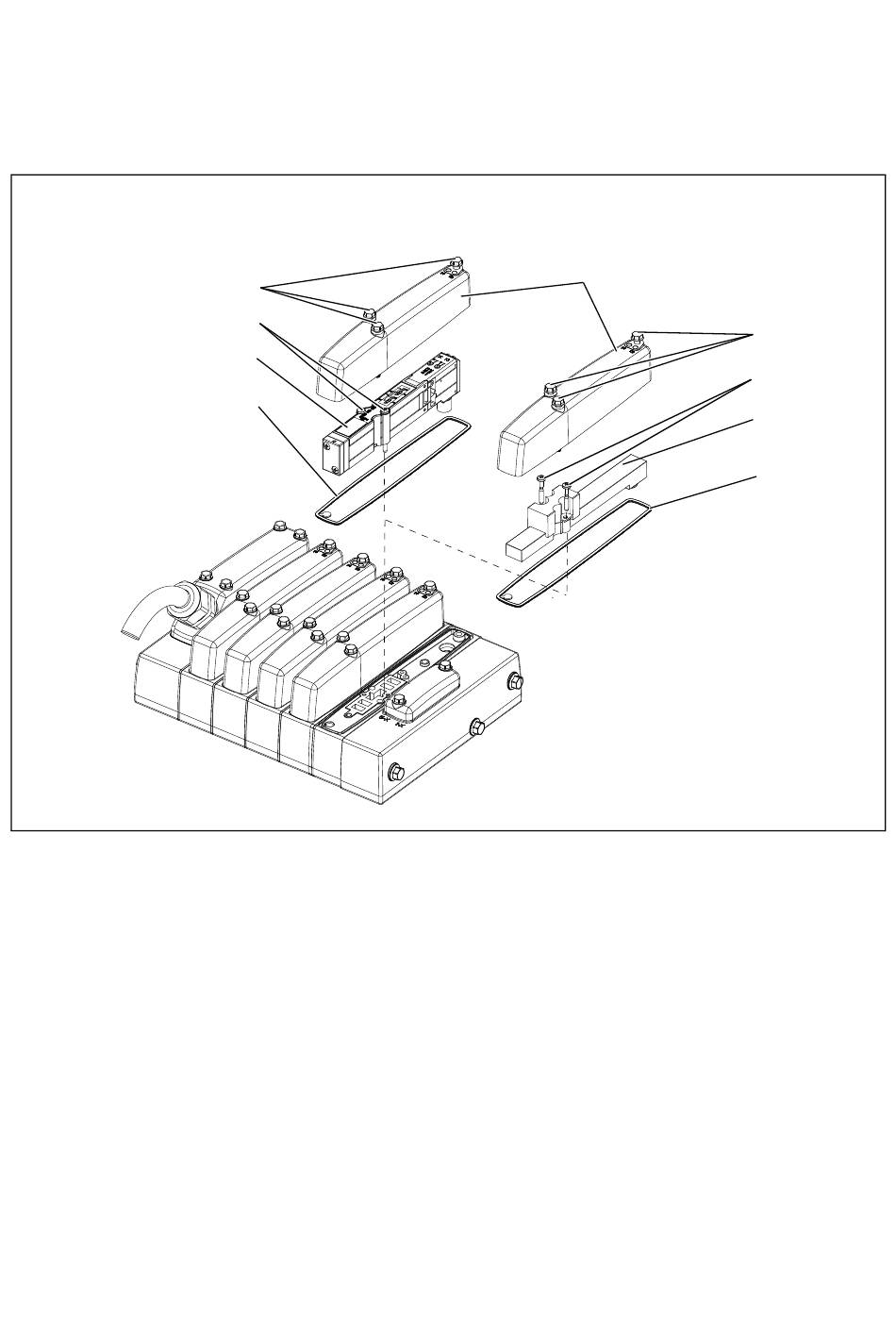

Abb. 14: Ventile oder Blindplatte aufsetzen

8.2.6 Ventil oder Blindplatte montieren

14
19
17
18
1. Setzen Sie das Ventil (17) bzw. die Blindplatte (16) auf die
neue Anschlussplatte. Achten Sie darauf, dass die Kontakte
gerade sind und die Dichtung (18) korrekt sitzt. Drücken Sie
mit geringer Kraft auf das Ventilende mit dem elektrischen
Anschluss, bis der elektrische Kontakt hergestellt ist.
2. Befestigen Sie das Ventil (17) bzw. die Blindplatte (16) mit
den beiden selbstschneidenden Kreuzschlitzschrauben
(15, 13).
Anzugsmoment: 1,1–1,3 Nm
Schraubendreher: PZD Nr. 1.
3. Drehen Sie die Handhilfsbetätigung an allen Ventilen mit
einem Schraubendreher auf Position 0.
