AVENTICS | CL03, CL03-XL | R402000141–BAL–001–AF
8.2.3 Ta bort ändplattan

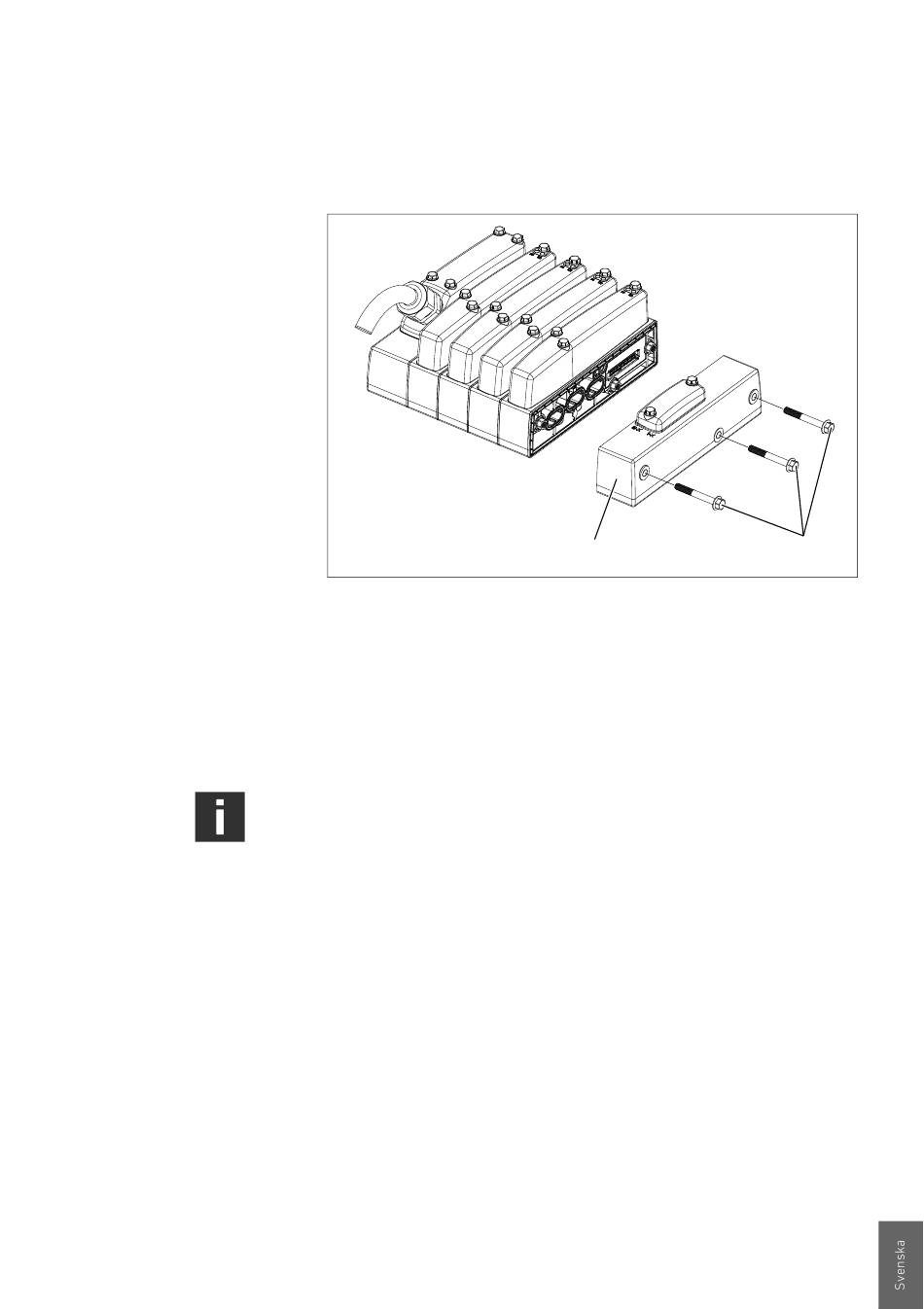

Fig 11: Ta bort ändplattan
1. Ta bort ändplattan (4). Lossa de tre sexkantskruvarna (20)
med en fast nyckel, nyckelvidd 8.
8.2.4 Montera anslutningsplattor
För att montera anslutningsplattor behövs beroende på
antal ventiler motsvarande antal dragstångsförlängningar,
bestående av tre dragstänger och tre dragstångsmuttrar.
Dragstångsförlängningar för ventilsystem CL03 och
CL03-XL finns i online-katalogen
(www.aventics.com/pneumatics-catalog).
Ombyggnad och utbyggnad
4
295
20
