240 AVENTICS | CL03, CL03-XL | R402000141–BAL–001–AF
Modificación y ampliación
Condición
5
15
16
Ajuste del aire de pilotaje previo interno y externo (véase la
página 248)
8.1
Para ocupar lugares de válvula de reserva debe retirar la placa
ciega y montar una válvula nueva en la placa de conexión.
Ha desconectado la presión y la tensión del sistema de válvulas.

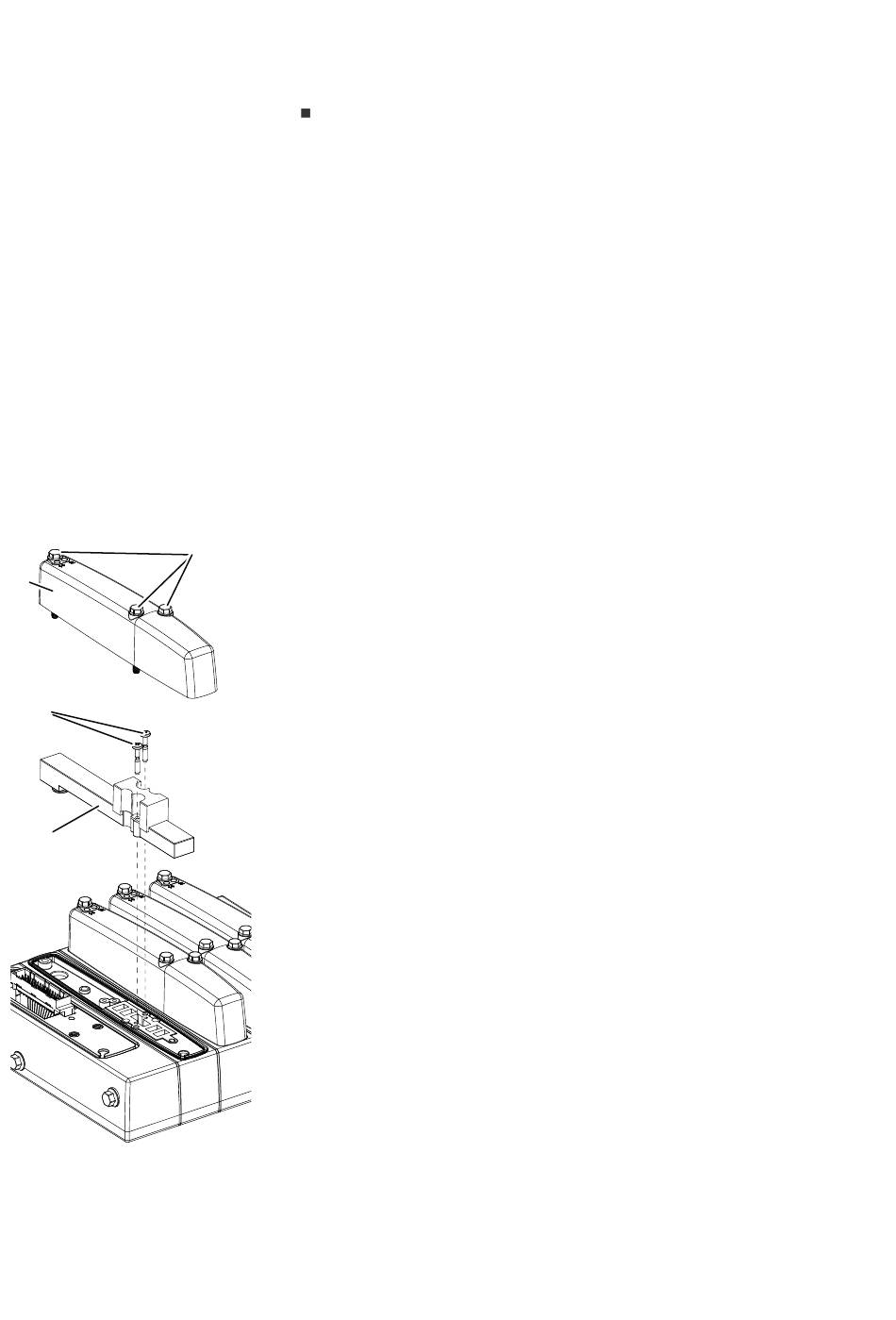

8.1.1 Extracción de la placa ciega
1. Retire las cubiertas de válvula (5) de una posición de
14
reserva. Para ello, afloje los tornillos hexagonales (14)
con una llave del 7.
2. Desenrosque los dos tornillos de ranura cruzada (15)
con un destornillador PZD n.º 1 y retire la placa ciega (16).
Ocupación de lugares de válvula de reserva
