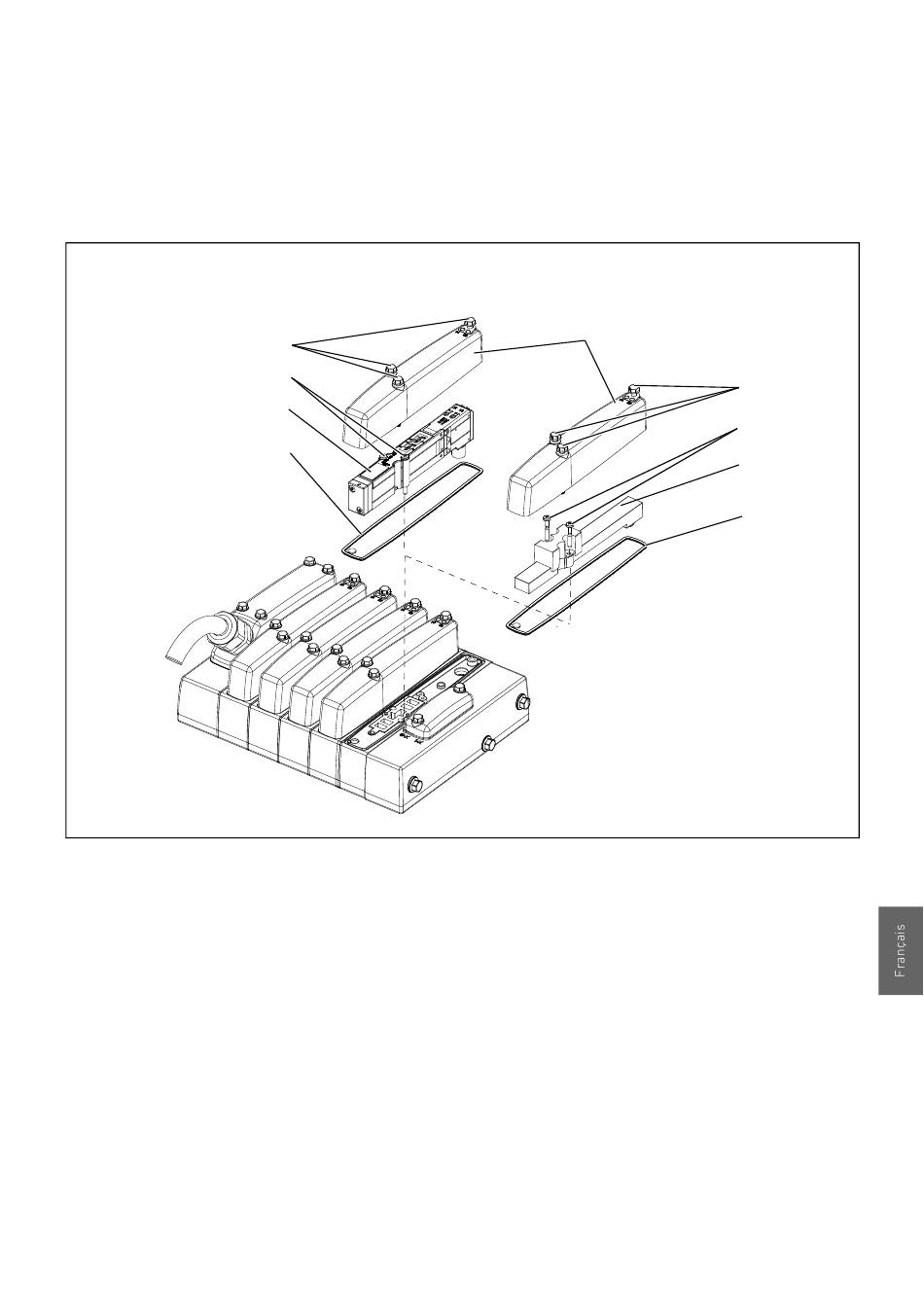

Fig. 14: Pose d'un distributeur ou d'une plaque d'obturation
AVENTICS | CL03, CL03-XL | R402000141–BAL–001–AF
8.2.6 Montage d'un distributeur ou d'une plaque
d'obturation
14
19
17
18
1. Poser le distributeur (17) ou la plaque d'obturation (16) sur
la nouvelle embase. Les contacts doivent être droits et le
joint (18) bien en place. Appuyer légèrement sur l'extrémité
du distributeur avec le raccord électrique jusqu'à ce que
le contact électrique soit établi.
2. Fixer le distributeur (17) ou la plaque d'obturation (16)
avec les deux vis à empreinte cruciforme autotaraudeuses
(15, 13).
Couple de serrage : 1,1 à 1,3 Nm.
Tournevis cruciforme : PZD n° 1.
Transformation et extension
5
14
15
16
18
