174 AVENTICS | CL03, CL03-XL | R402000141–BAL–001–AF
Montaggio

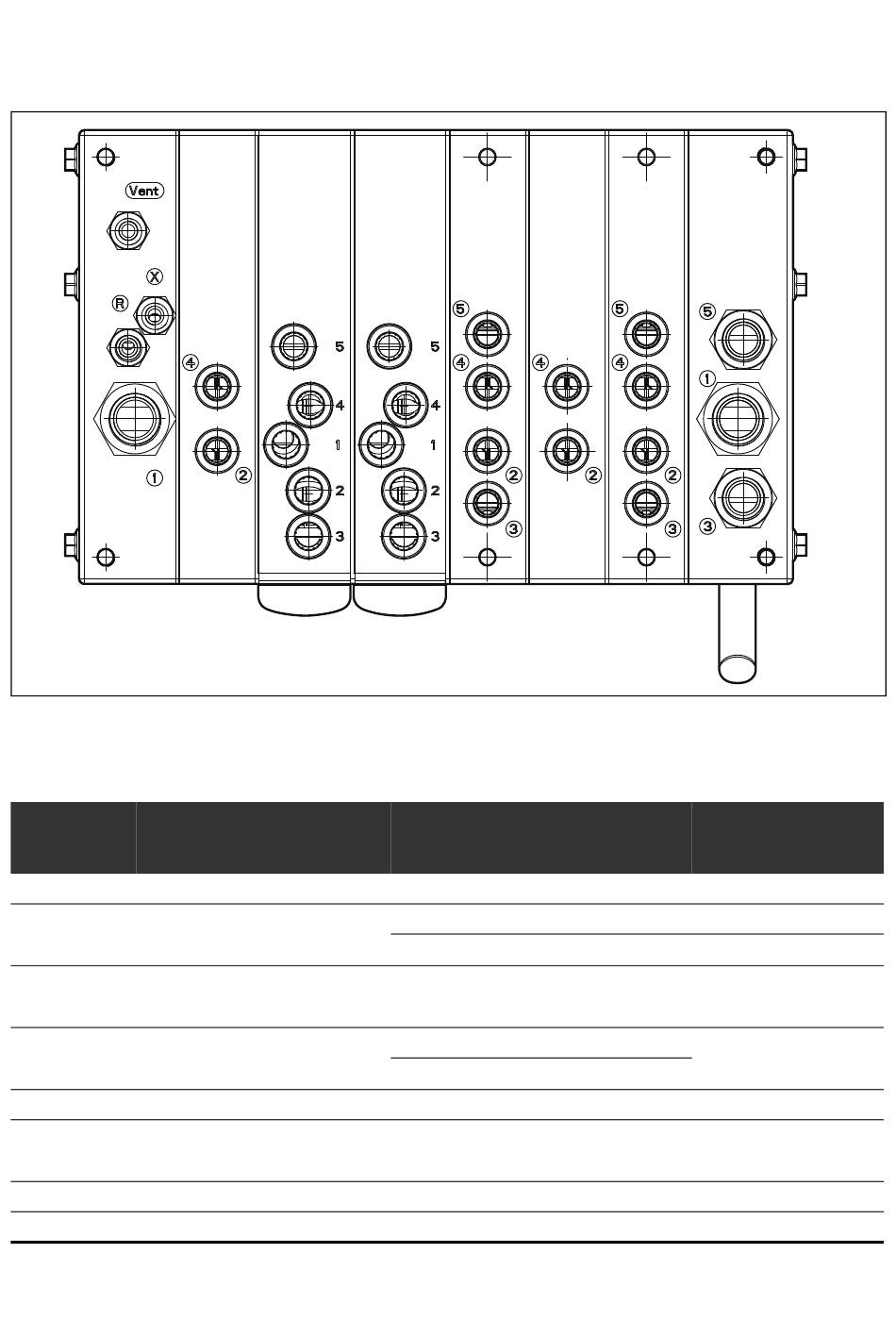

Fig. 7: Dicitura degli attacchipneumatici
Tabella 3: Attacchi pneumatici
Condutture aria
Definizione
di alimentazione e di scarico
1 Attacco 1
3 e 5 Attacchi 3 e 5 (solo nella
piastra terminale destra)
3 e 5 Attacchi 3 e 5
(piastre di collegamento)
3 e 5 Raccordi ad innesto 3 e 5
(piastre di collegamento)
X Attacco pilotaggio esterno
R Attacco per scarico dell'aria
di pilotaggio
Valv. Scarico
2 e 4 Attacchi 2 e 4
Versione
Versione in pollici
metrica
G 1/2 NPT 1/2
CL03: G 3/8 CL03: NPT 3/8
CL03-XL: G1/2 CL03-XL: NPT 1/2 CL03-XL: 10
G 1/4 –
CL03: ∅ 8
CL03: 5/16" o 3/8" non applicabile
CL03-XL: ∅ 10 CL03-XL: –
G 1/8 NPT 1/8
G 1/8 NPT 1/8
1)
G 1/8 NPT 1/8
G 1/4 –
Coppia di serraggio
max. [Nm]
10
CL03: 6
2,5
2
2
2
2,5
