250 AVENTICS | CL03, CL03-XL | R402000141–BAL–001–AF
Modificación y ampliación
Conecte la alimentación de aire de pilotaje previo a la
conexión X situada en la parte inferior de la placa final.
Compruebe que la presión de pilotaje previo se encuentra
dentro de los límites indicados en el capítulo "Datos
técnicos" en la página 255.
8.4.3 Modificación de la alimentación de aire
de pilotaje previo

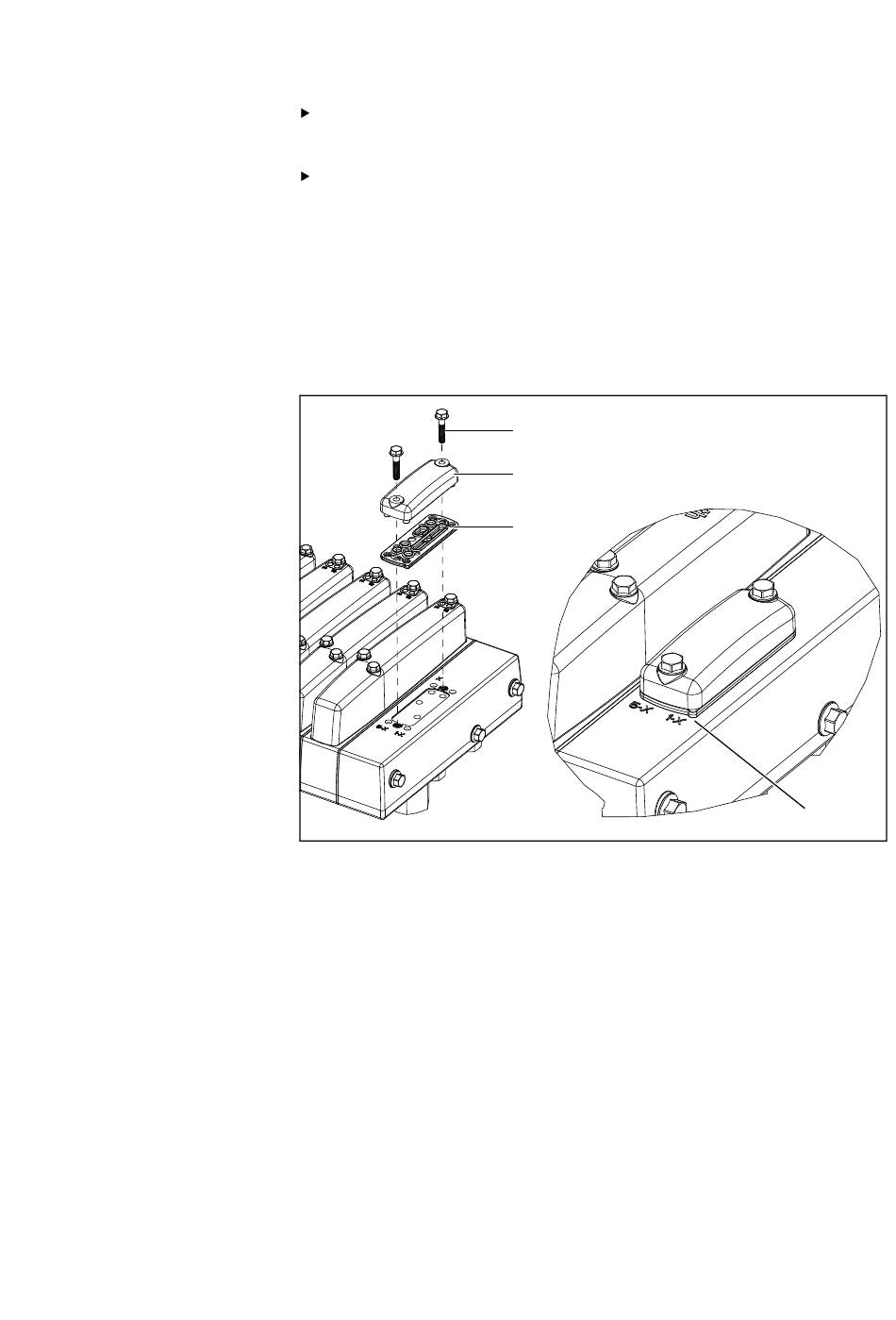

Fig. 16: Alimentación de aire de pilotaje previo
1. Desenrosque los dos tornillos hexagonales (25) con una
llave del 7 y retire la cubierta del aire de pilotaje previo (26).
2. Coloque la junta (27) en la posición deseada; gírela de tal
forma para que el punto de marcación (28) se encuentre
en la posición correcta.
3. Vuelva a colocar la cubierta del aire de pilotaje previo (26)
y apriete los dos tornillos hexagonales (25).
Par de apriete: 1,0–1,2 Nm.
25
26
27
28
