Umbau und Erweiterung
Voraussetzung
5
15
16
8.1
Um Reserveventilplätze zu belegen, müssen Sie die Blindplatte
entfernen und ein neues Ventil auf die Anschlussplatte
montieren.
Sie haben das Ventilsystem drucklos und spannungsfrei
geschaltet.

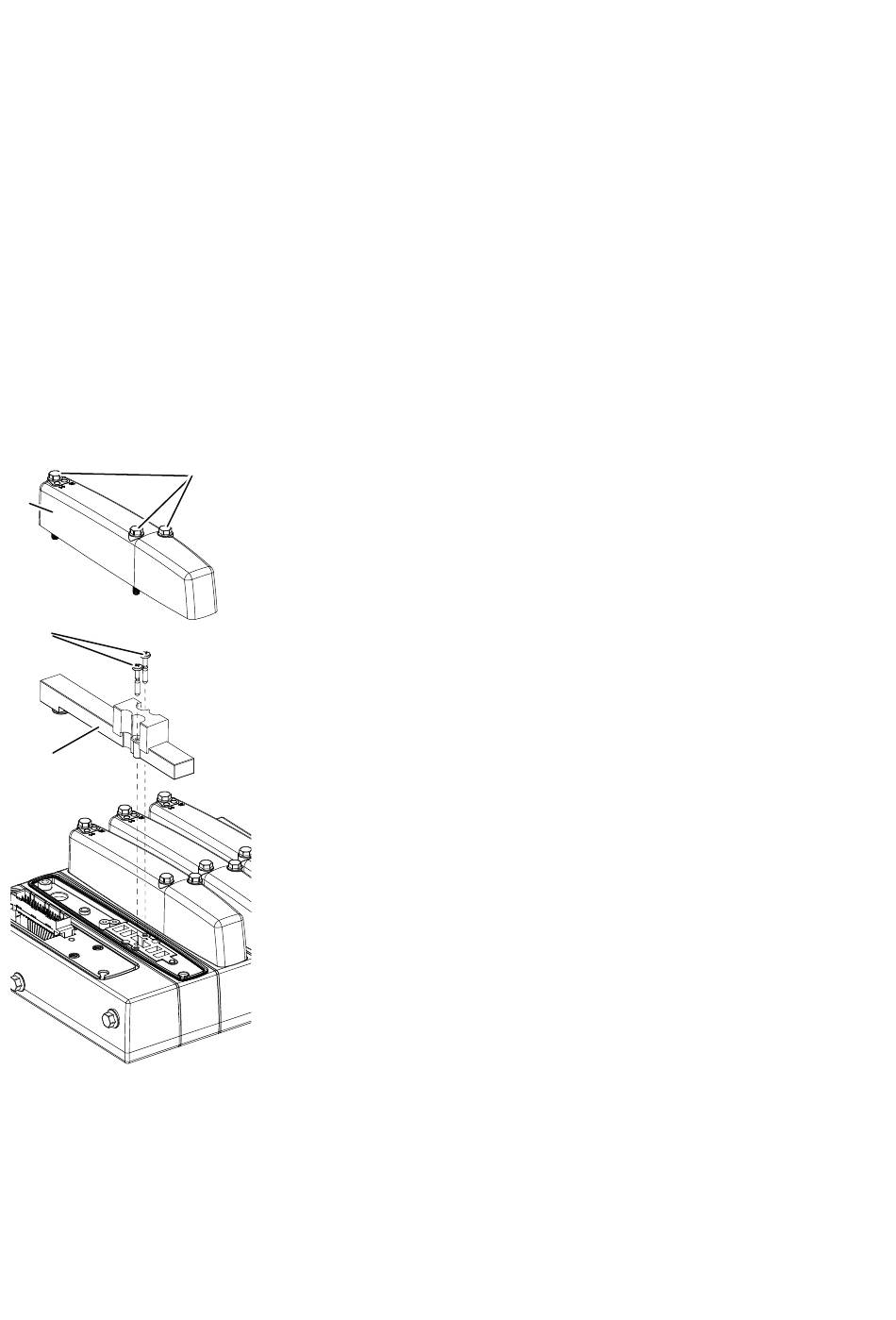

8.1.1 Blindplatte entfernen
1. Entfernen Sie Ventilabdeckungen (5) von einem
14
Reserveplatz. Lösen Sie dazu die drei Sechskantschrauben
(14) mit einem Schraubenschlüssel SW 7.
2. Drehen Sie die beide Kreuzschlitzschrauben (15) mit einem
Schraubendreher PZD Nr. 1 heraus und entfernen Sie die
Blindplatte (16).
Reserveventilplätze belegen
