AVENTICS | CL03, CL03-XL | R402000141–BAL–001–AF
2. Montare l'intero sistema valvole per mezzo dei fori filettati
(1) su una superficie di montaggio.
I fori filettati sono presenti sull'elemento di raccordo e nella
piastra terminale così come in tutte le piastre di
collegamento con 4 attacchi o con 5x attacchi filettati G1/4
(cioè sulle piastre di collegamento che dispongono oltre agli
attacchi 2 e 4 anche degli attacchi 3 e 5 oppure 1, 3 e 5).
Per garantire una stabilità ottimale anche ai sistemi valvole
con più di 10 piastre di collegamento, si raccomanda
il montaggio di una piastra di collegamento filettature
di fissaggio al centro al centro del sistema valvole.
5.3

Montaggio Mecproof

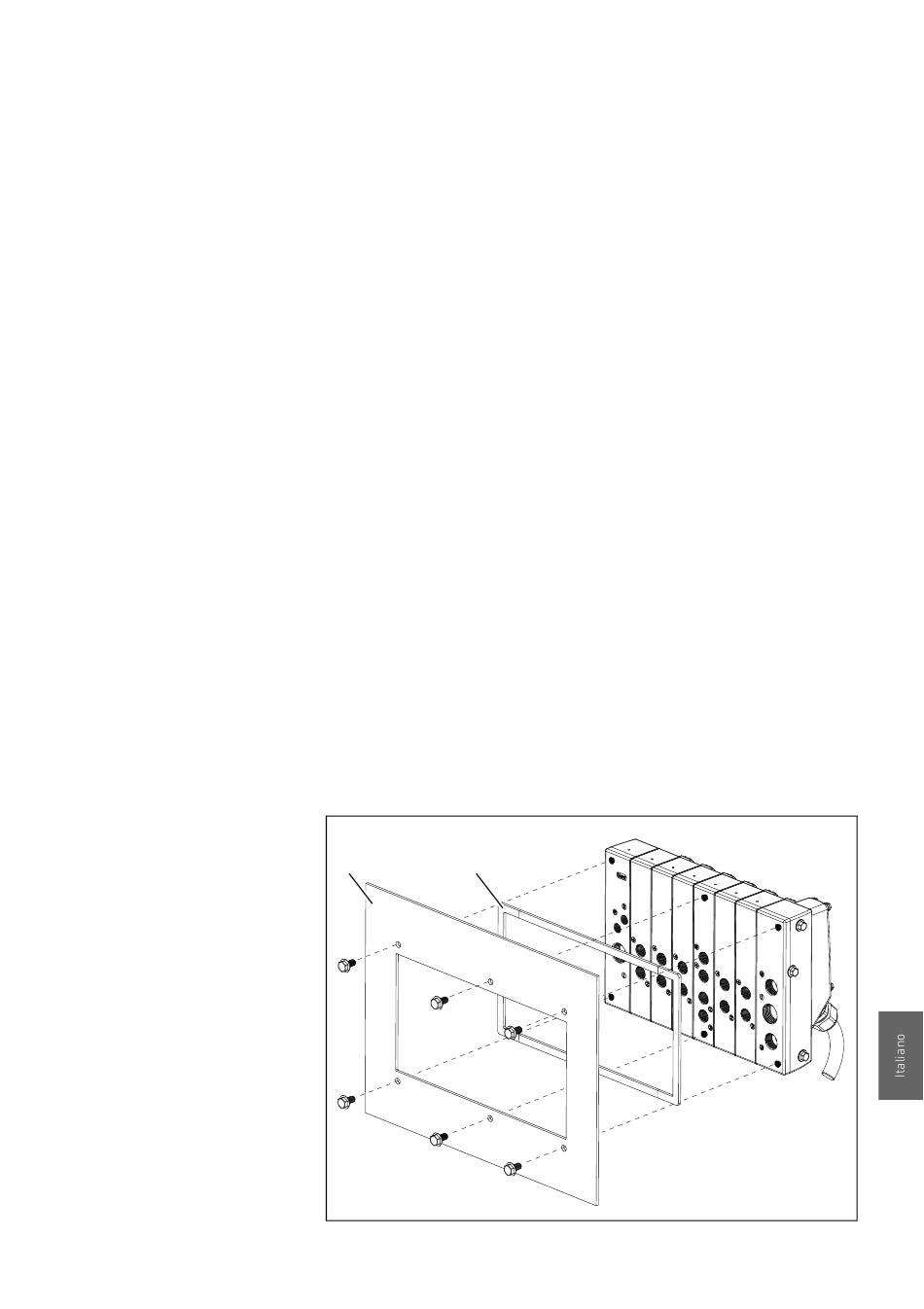

Il montaggio Mecproof è un'alternativa per i clienti che
preferiscono il montaggio in un quadro di comando del sistema
valvole. I collegamenti elettrici e pneumatici sono separati l'uno
dall'altro tramite un telaio di copertura (11) e un listello di tenuta
(12), che può essere ordinato separatamente. La disposizione
è rappresentata in maniera schematica nella Fig. 5.
11 12
Fig. 5: Montaggio Mecproof
171
