Ombyggnad och utbyggnad
24

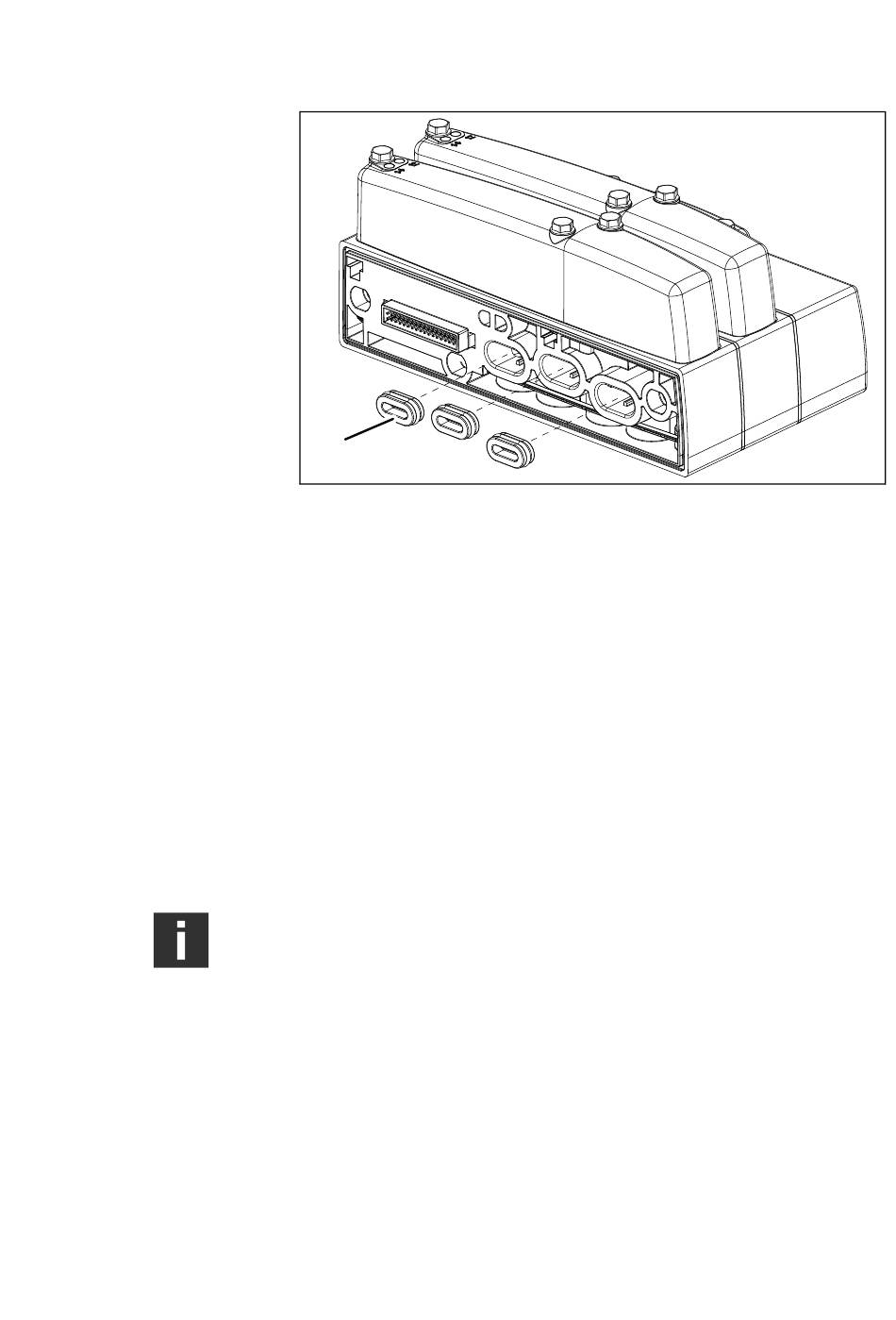

Fig 15: Sätta i pluggar för att skapa separata tryckzoner.
3. Montera ihop ventilsystemet igen enligt anvisningarna
i kapitel Montera ventilsystem på en monteringsyta
på sidan 272.
8.4 Ställa in intern och extern pilotluft
Beroende på konfiguration matas ventilsystemet antingen
internt eller extern med pilotluft. Dessa egenskap kan ändras
genom att placera tätningen i ändplattan i motsvarande läge.
Ventilsystem som har en ändplatta med extraportarna
3 och 5, kan endast matas med extern pilotluft. Om
ventilsystemet skall ändras till intern matning måste
ändplattas bytas ut.
