120 AVENTICS | CL03, CL03-XL | R402000141–BAL–001–AF
Montage
L = 63,5 + M x 30 mm
(connexion multipôle)
ou L = 101,5 + M x 30 mm
(coupleur de bus intégré),
avec N = nombre d'embases

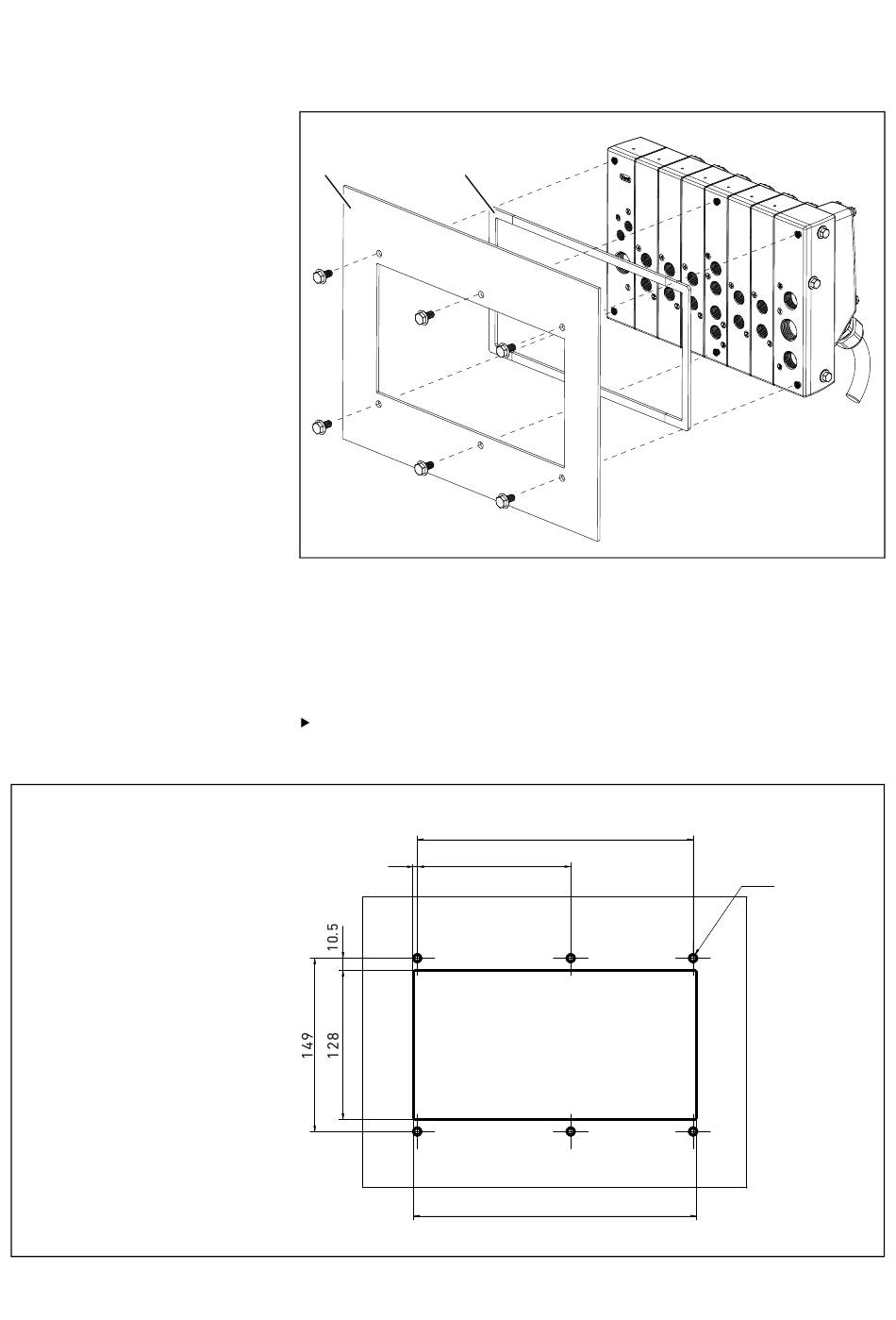

Fig. 6: Gabarit pour alésages Mecproof
11
12
Fig. 5: Montage Mecproof
11 Cadre de recouvrement
Réaliser un gabarit pour les alésages nécessaires selon
les dimensions indiquées ci-après.
12.1 + N x 29.7
3.6
12 Barre d'étanchéité
56.9 + N x 29.7
L
6.5
Ø
