AVENTICS | CL03, CL03-XL | R402000141–BAL–001–AF
8.2.3 Endplatte entfernen

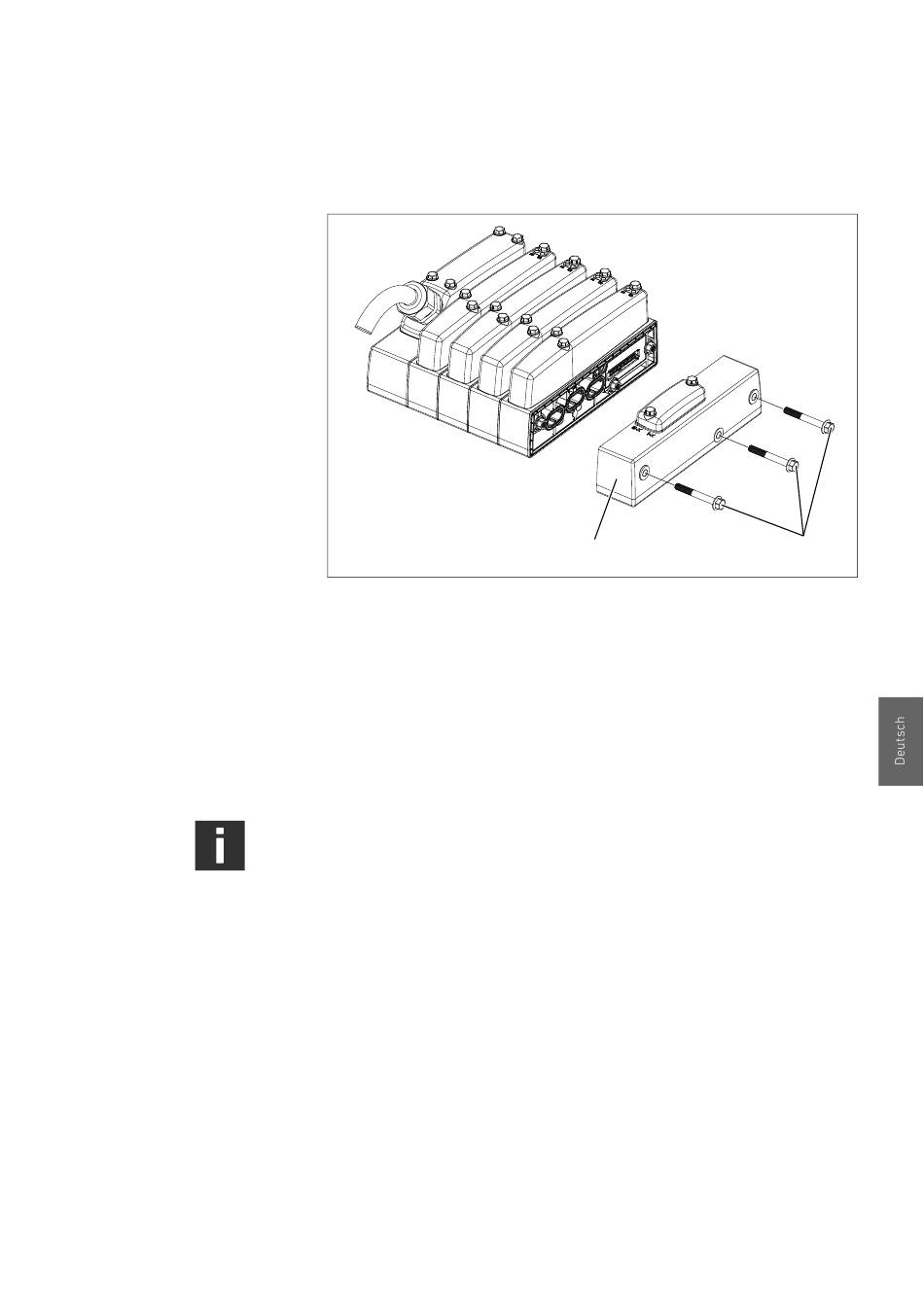

Abb. 11: Endplatte entfernen
1. Entfernen Sie die Endplatte (4). Lösen Sie dazu die drei
Sechskantschrauben (20) mit einem Schraubenschlüssel
SW 8.

8.2.4 Anschlussplatten einbauen

Um Anschlussplatten einzubauen, benötigen Sie je nach
Anzahl der Ventile die entsprechende Anzahl an
Zugankererweiterungen, bestehend aus je drei Zugankern
und drei Zugankermuttern. Zugankererweiterungen für die
Ventilsysteme CL03 und CL03-XL finden Sie im
Online-Katalog (www.aventics.com/pneumatics-catalog).
Umbau und Erweiterung
4
37
20
