248 AVENTICS | CL03, CL03-XL | R402000141–BAL–001–AF
Modificación y ampliación
24

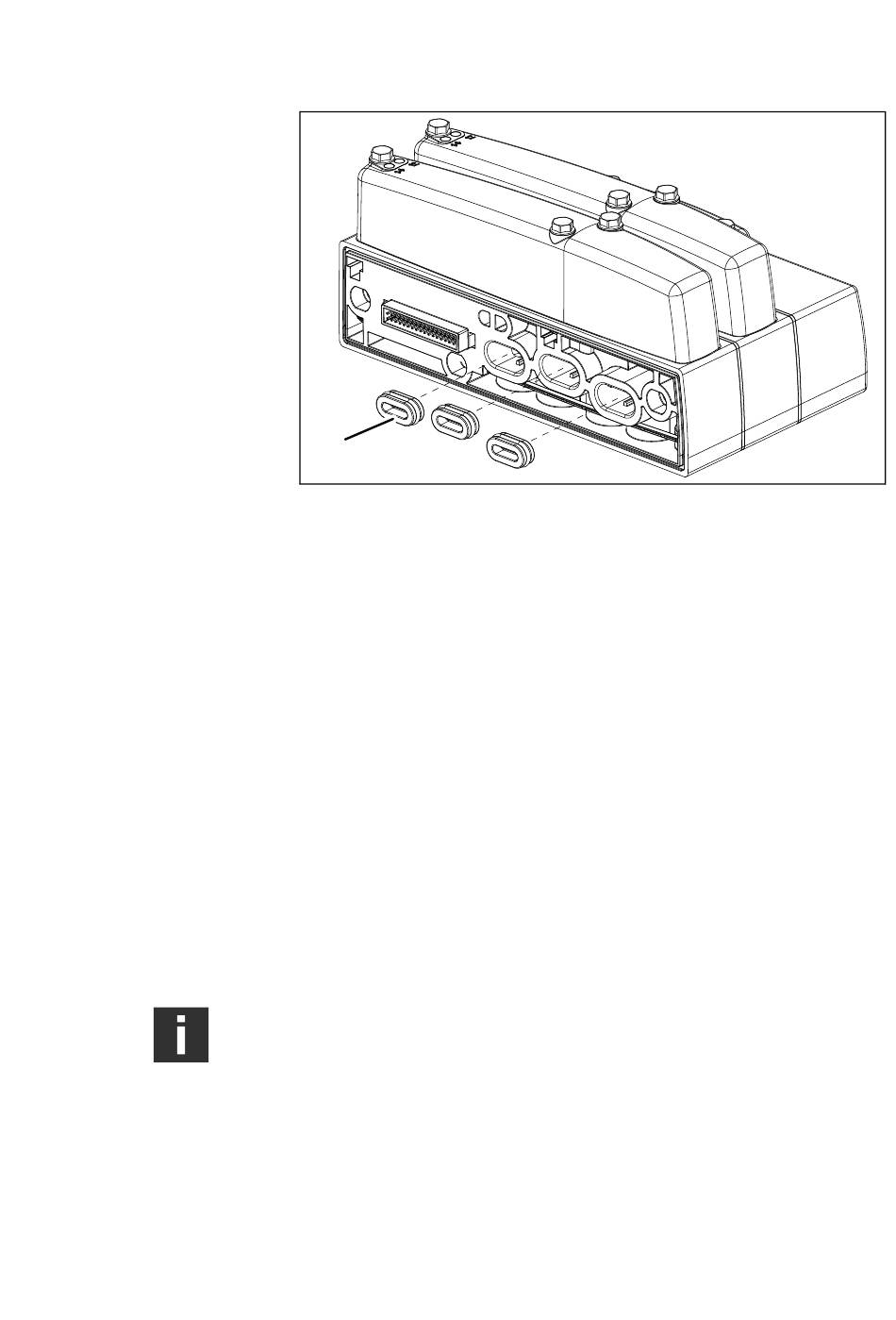

Fig. 15: Colocación de tapones de cierre para establecer zonas de
presión separadas.
3. Vuelva a ensamblar el sistema de válvulas conforme a las
instrucciones del capítulo "Montaje del sistema de válvulas
sobre una superficie de montaje" en la página 219.
8.4 Ajuste del aire de pilotaje previo interno
y externo
Dependiendo de la configuración, la alimentación del sistema
de válvulas con aire de pilotaje previo puede ser interna
o externa. Puede modificar esta propiedad posteriormente
cambiando la posición de la junta en la placa final.
En los sistemas de válvulas que cuentan con placa final
con conexiones 3 y 5 adicionales, la alimentación de aire
de pilotaje previo solo puede ser externa. Si desea
modificar el sistema a modo de alimentación interna,
debe cambiar la placa final.
