Ombyggnad och utbyggnad
Förutsättning
5
15
16
8.1
För att belägga nya reservventilplatser måste blindplattan
tas bort och en ny ventil monteras på anslutningsplattan.
Systemet har gjorts trycklöst och spänningsfritt.
8.1.1 Ta bort blindplatta

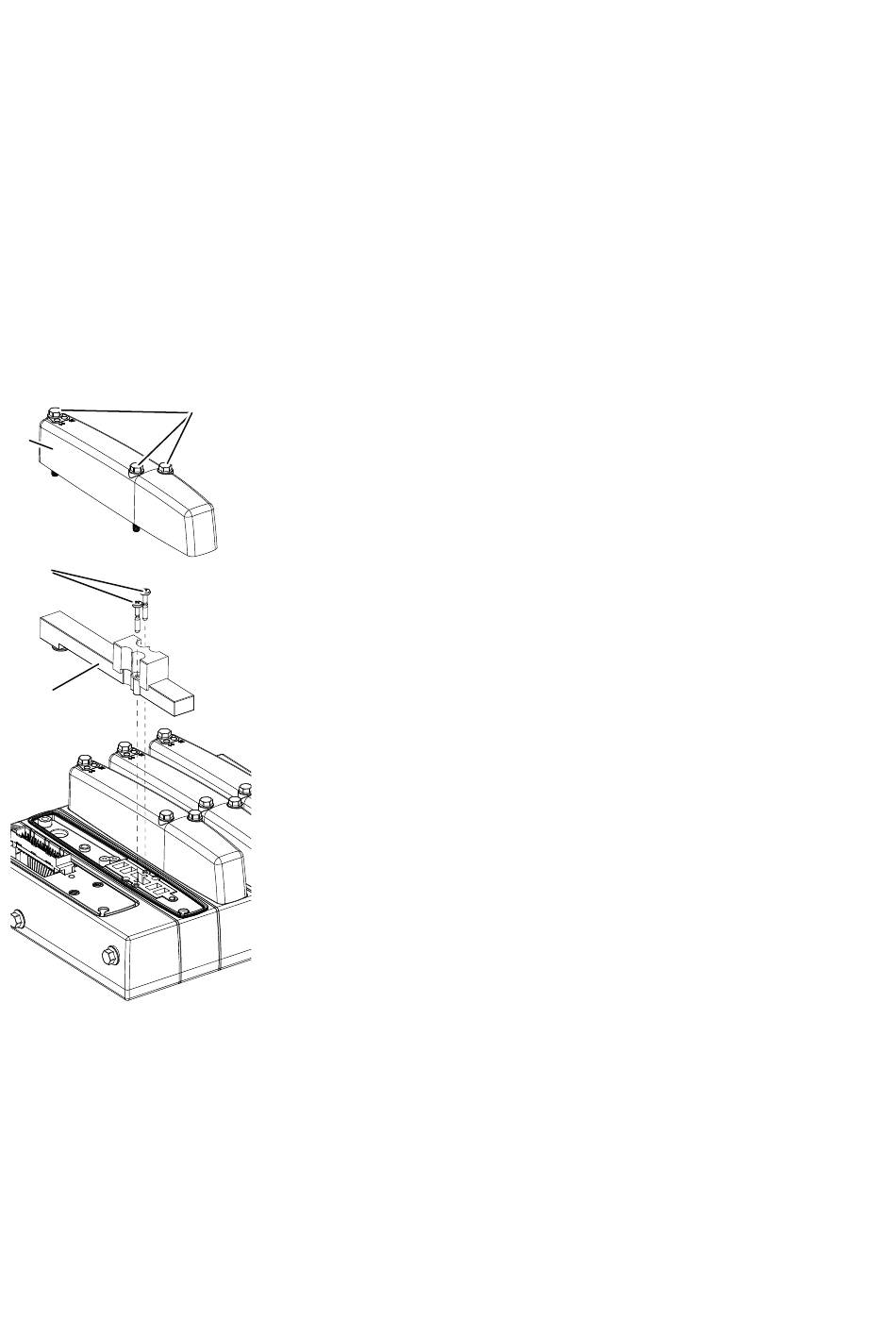

1. Ta bort ventilkåpan (5) från en reservplats. Lossa de tre
14
sexkantskruvarna (14) med en fast nyckel, nyckelvidd 7.
2. Lossa båda krysspårskruvarna (15) med en skruvmejsel
PZD nr 1 och ta bort blindplattan (16).
Belägga reservventilplatser
