Montage
1
1
1
1
2

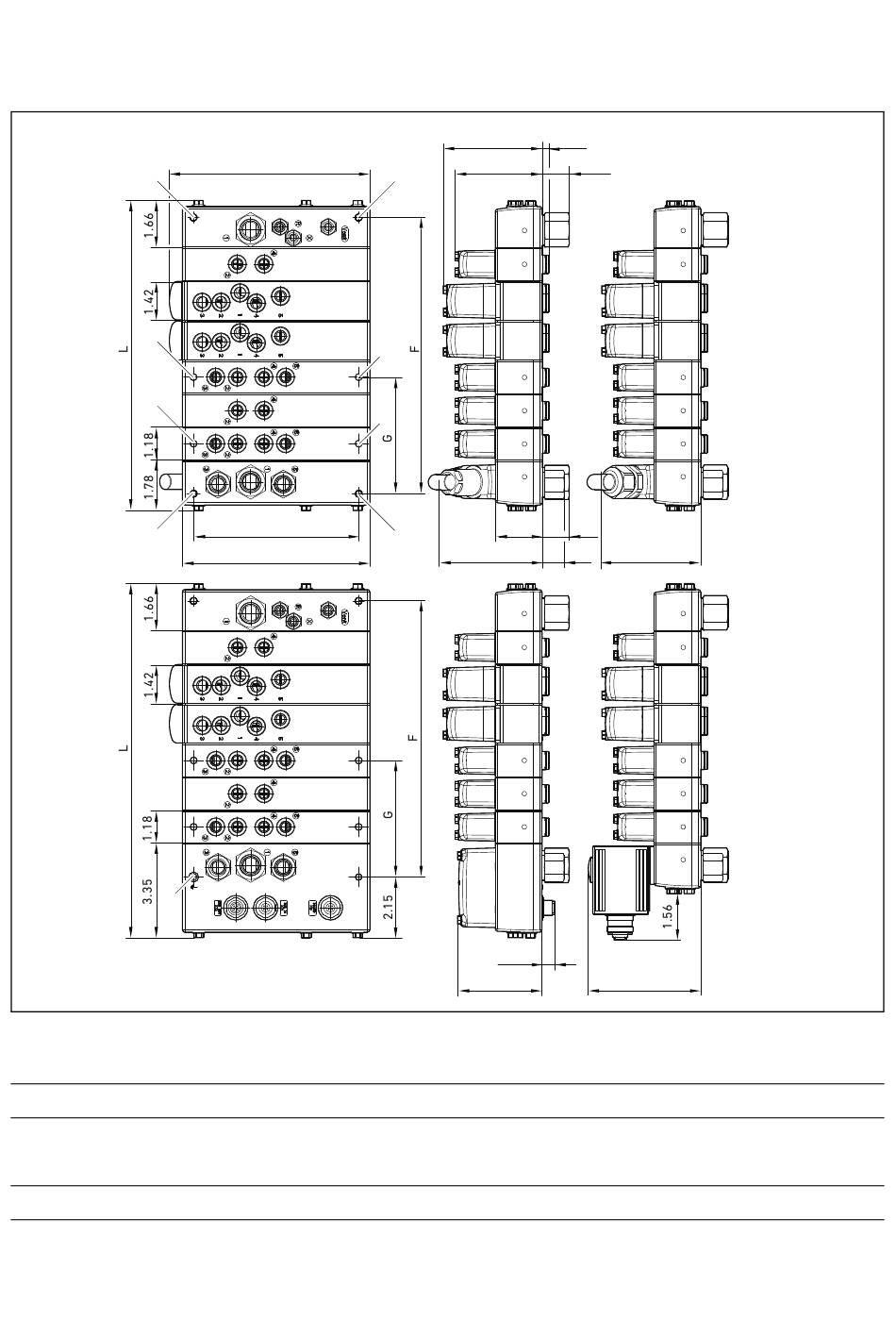

Abb. 4: Maßzeichnung, Ventilsysteme CL03 und CL03-XL, zöllige Versionen
L = 3.44 inch + (M x 1.18 inch) + (N x 1.42 inch)
1)
G = 0.6 inch + ((M x 1.18 inch) + (N x 1.42 inch)
2)
G = 0.48 inch + (M x 1.18 inch) + (N x 1.42 inch)
F = 2.25 inch (M x 1.18 inch) + (N x 1.42 inch)
M = Anzahl M x Grundplatte CL03; N = Anzahl M x Grundplatte CL03-XL
1)
Befestigung auf Anschlussplatte mit 4 Steckanschlüssen
2)
Befestigung auf Anschlussplatte mit 4 Steckanschlüssen
7.12
1
1
1
1
5.87
6.65
3.51 0.24
3.09 0.96
1.65 0.96
0.79
3.65
0.45
3.00
L = 5.01 inch + (M x 1.18 inch) + (N x 1.42 inch)
G = 1.2 inch + (N - 1)x 1.18 inch + 0.59 inch
F = 2.25 inch (M x 1.18 inch) + (N x 1.42 inch)
3.54
3.94
