Ombyggnad och utbyggnad

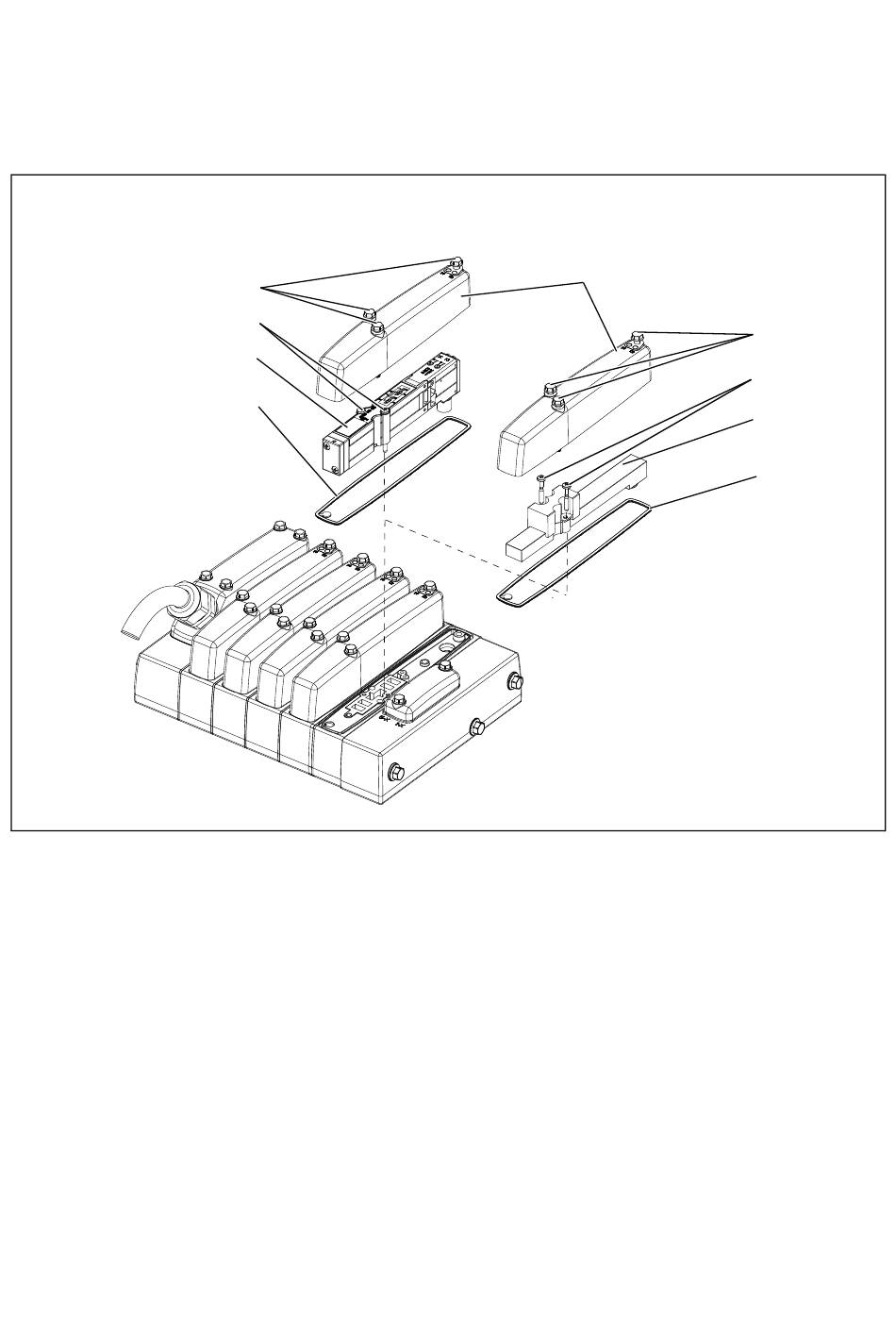

Fig 14: Sätta på ventiler eller blindplattor
8.2.6 Montera ventil eller blindplatta
14
19
17
18
1. Sätt i ventilen (17) eller blindplattan (16) i den nya
anslutningsplattan. Kontrollera att kontakterna är raka och
att tätningen (18) sitter korrekt. Tryck lätt på ventiländen där
elanslutningen sitter till kontakt upprättas.
2. Skruva fast ventilen (17) eller blindplattan (16) med de båda
självlåsande krysspårskruvarna (15, 13).
Åtdragningsmoment: 1,1–1,3 Nm.
Skruvmejsel PZD nr 1.
3. Vrid den manuella omställningen för alla ventiler till
position 0 med en skruvmejsel.
