Elektrischer Anschluss
Betriebsanleitung 52Xi, 52Xi-75 - 02.0 - 04/2023
Der Nähantrieb kann in elektrischen Netzen vom Typ IT, TN, TT
betrieben werden. Konkrete Anschlussbeispiele finden Sie auf
den Websites der Antriebshersteller www.efka.net, www.duer-
kopp-adler.com.
7.2 Nählichttransformator an Netzspannung
anschließen
GEFAHR
Verletzungsgefahr durch elektrischer Strom!
Nählichttransformator ist mit dem Hauptschalter
(EN 60 204-31) nicht ausgeschaltet! Bei
Nählichtsmontage und Reparaturen im
Trafoschrank, z. B. Sicherungsaustausch, muss
der Netzstecker unbedingt vom Netz
abgeschaltet werden.
Nähmaschine ist mit dem Antrieb Efka DC1550/DA321G
ausgestattet.

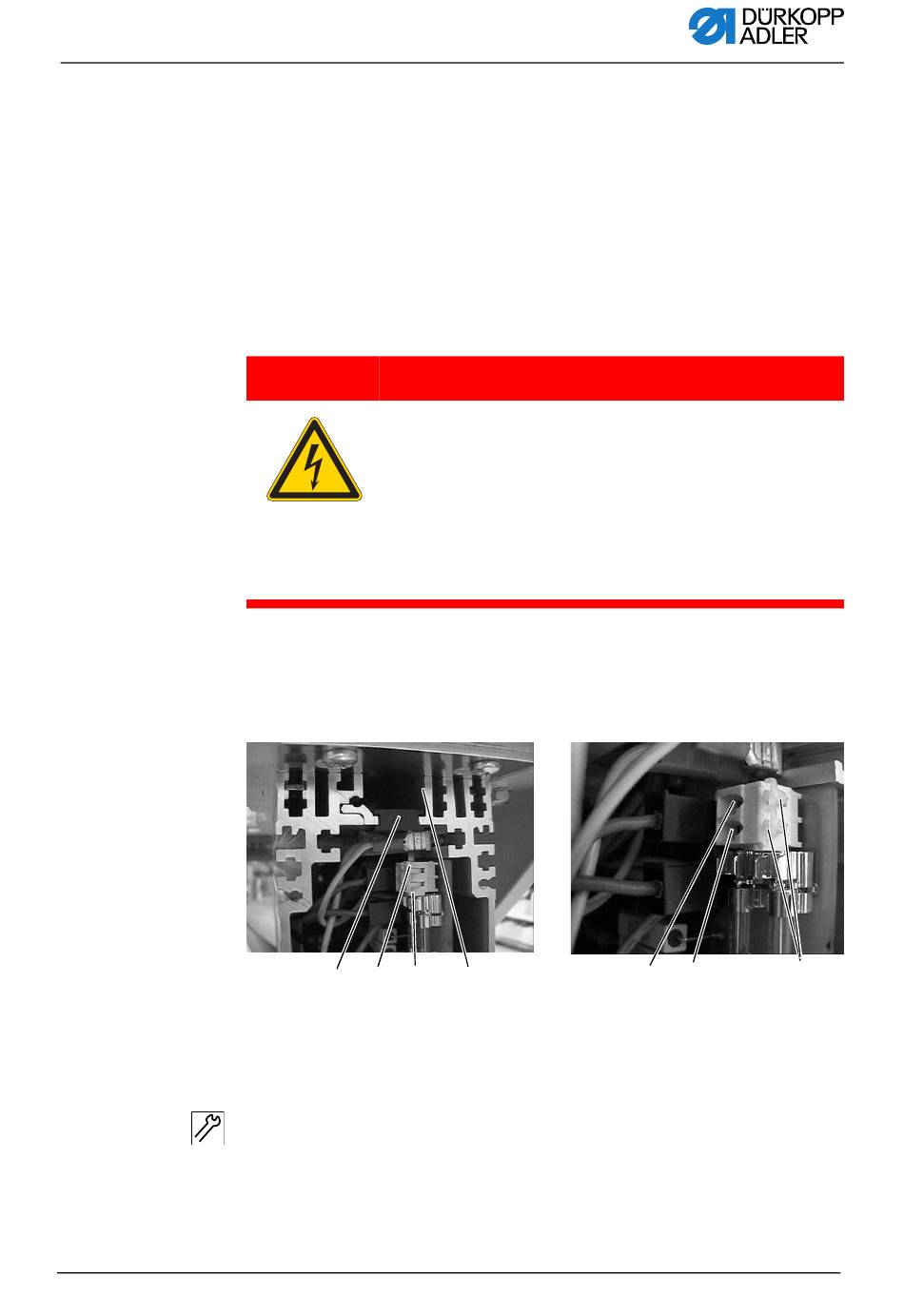

Abb. 38: Antrieb Efka
① ② ③
(1) - Gummiführung
(2) - obere Klemme
(3) - untere Klemme
1. Netzstecker aus der Steckdose herausziehen.
2. Vier Schrauben an der vorderen Platte des Steuerschranks
ausschrauben.
3. Vordere Platte demontieren.
②
④
(4) - Kabelkanal
(5) - Klemmenöffnungen
⑤
③
