Bedienfeld montieren

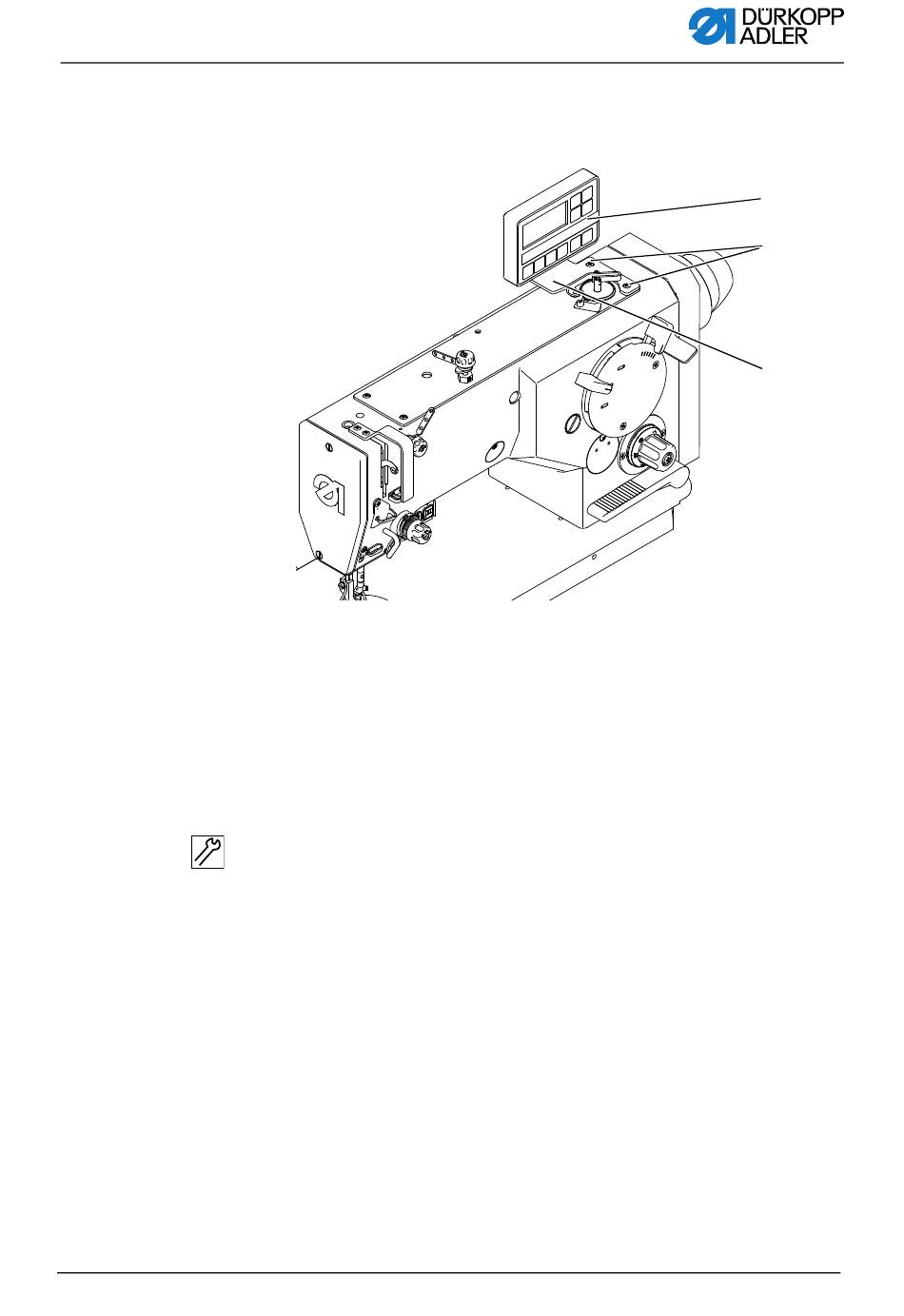

Abb. 33: Bedienfeld montieren - kurze Maschinen
(1) - Bedienfeld
(2) - Schrauben
Das abgebildete Bedienfeld (1) ist Efka V810. An den gleichen
Halter kann auch ein komfortabeleres Bedienfeld V820 aufmon-
tiert werden. Im ähnlichen Verfahren wird auch Panel OP1000
des DAC Antriebes montiert. (Abbildung im Katalog der Ersatz-
teile).
1. Zwei Schrauben (2) ausschrauben und nachfolgend den
Halter (3).
2. Auf den Halter (3) das Bedienfeld (1) anschrauben und des-
sen Kabel unter die Tischplatte und nachfolgend durch das
Kabelkanal bis den Steuerschrank des Motors durchziehen.
(3) - Bedienfeldhalter
