Benutzerhandbuch IO-Link PROFINET IO (PNIO) und Modbus/TCP
| ICE2-8IOL-G65L-V1D IO-Link-Ports | | |

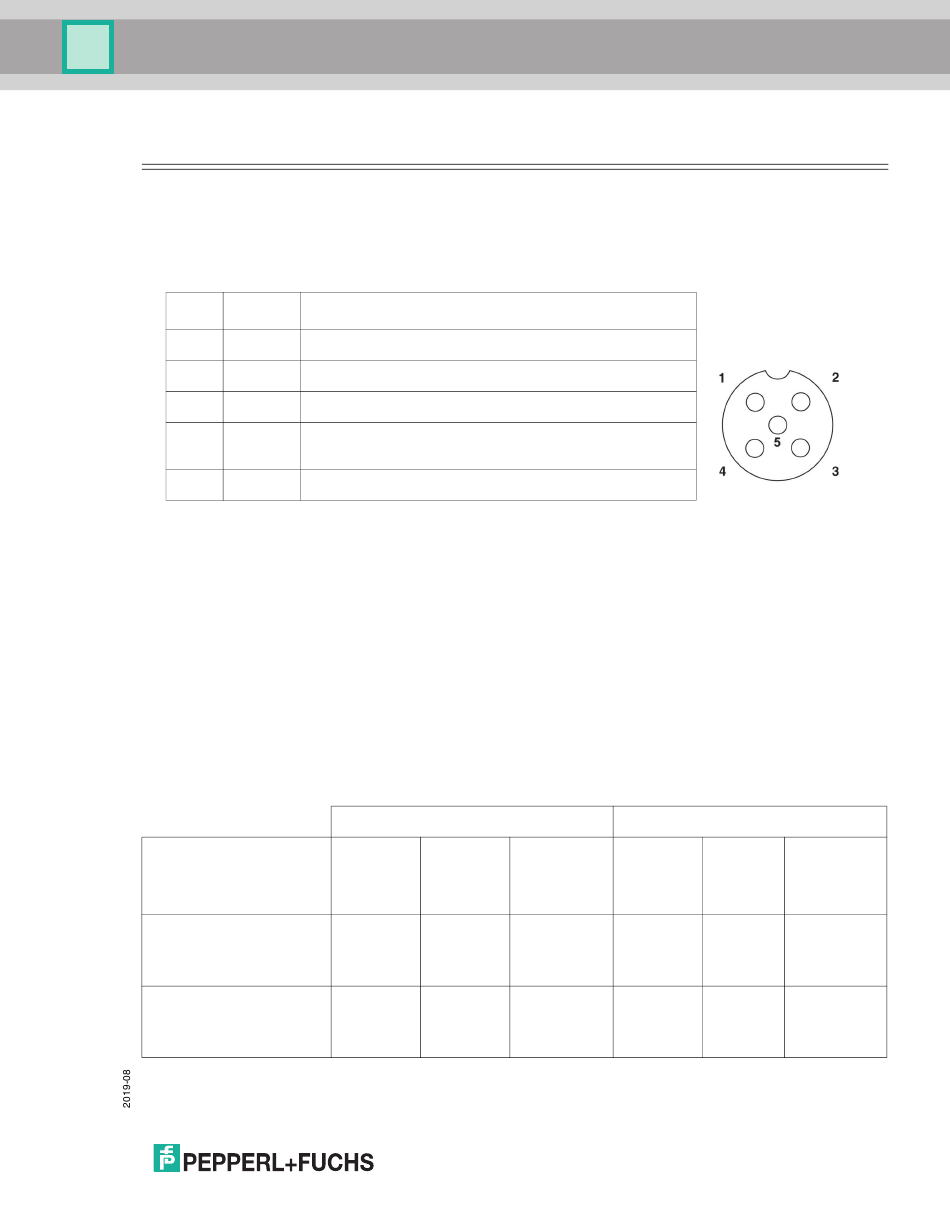

5.2. ICE2-8IOL-G65L-V1D IO-Link-Ports
Der ICE2-8IOL-G65L-V1D hat acht IO-Link-Ports mit M12-codierten 5-poligen Buchsen/A-kodierten
Steckverbindern. Jeder Port hat einen robusten Überstromschutz und einen Kurzschlussschutz an seinem
Leistungsausgang L+/L- und seinem IO-Link-Signal C/Q. Die Stiftbelegung für jeden IO-Link-Port entspricht der
IO-Link-Norm und ist in der folgenden Tabelle aufgeführt:
Diese Tabelle enthält die Signalinformationen für die IO-Link-Anschlüsse.
Stift
Signal
1
L+
2
DI
3
L-
4
C/Q
5
FE
Die standardmäßigen SDCI-Übertragungsraten (IO-Link) werden unterstützt:
•
COM1 mit 4,8 KBit/s
•
COM2 mit 38,4 KBit/s
•
COM3 mit 230,4 KBit/s
Für jeden Port gibt es im ICE2-8IOL-G65L-V1D eine aktive Überstrombegrenzer-Elektronik, die einen Überlast-
/Kurzschlusszustand innerhalb weniger Millisekunden erkennt und die Ausgangsleistung abschaltet, um den
Port und die daran angeschlossenen Geräte zu schützen. Die Ausgangsleistung des Ports stellt sich selbst
wieder her und kehrt sofort nach dem Entfernen der Überlast oder des Kurzschlusses wieder in den
Normalzustand zurück.
Der Überstrombegrenzerkreis für die Stifte L+/L- ist vom Überstrombegrenzerkreis für den Ausgangsstift C/Q
getrennt. Wenn ein Port durch Überlast/Kurzschluss beeinträchtigt wird, hat dies keine Auswirkungen auf den
Betrieb der anderen Ports. Alle anderen Ports funktionieren normal ohne Störungen oder Unterbrechungen.
Stromausgangsleistung, Abschaltstrom und Leistungsverteilung/-budgetierung für die Signale L+/L- und C/Q
für die Ports am ICE2-8IOL-G65L-V1D sind wie folgt:
ICE2-8IOL-G65L-V1D
Port
Port 1: Unabhängige Über-
strombegrenzer-Strom-
kreise (IC) für die Stifte L+/
L- und C/Q
Port 3: Unabhängige Über-
strombegrenzer-Strom-
kreise (IC) für die Stifte L+/
L- und C/Q
Beschreibung
Stromversorgung IO-Link-Gerät (+24 V)
Binäreingang
Stromversorgung IO-Link-Gerät (0 V)
Kommunikationssignal, das digitale E/A wie SDCI
(IO-Link) oder SIO (Standard Input/Output) unterstützt
Funktionserde (Elektronikverdrahtung)
L+/L-
Kapazität
Überlast-
Ausgangs-
abschalt-
strom
strom
(max.)
1,6 A
1,65 A
1 A
1,05 A
Kapazität
Kurzschluss-
Ausgangs-
schutz
strom
(max.)
Ja
200 mA
Ja
200 mA
C/Q
Überlast-
Kurz-
abschalt-
schluss-
strom
schutz
400 mA
Ja
400 mA
Ja
