Montieren Des Ice2-8Iol-G65L-V1D - Pepperl+Fuchs ICE3-8IOL-G65L-V1D Handbuch

Benutzerhandbuch IO-Link PROFINET IO (PNIO) und Modbus/TCP
| Installation der ICE2-8IOL-G65L-V1D-Hardware | Montieren des ICE2-8IOL-G65L-V1D | |

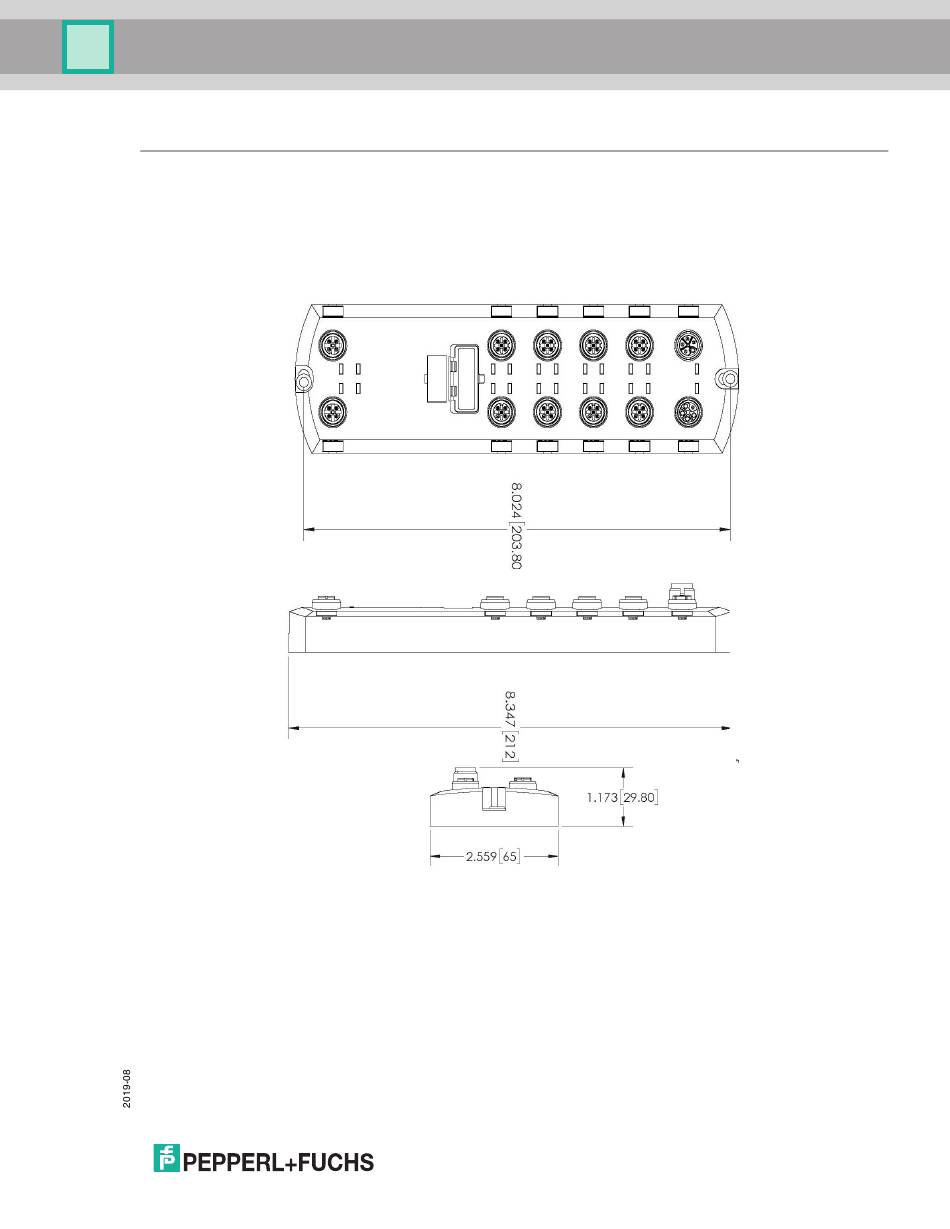

2.1.4. Montieren des ICE2-8IOL-G65L-V1D

Gehen Sie wie folgt vor, um den IO-Link Master zu montieren. Sie können den IO-Link Master auf einer
Montageplatte oder einer Maschine montieren.
1. Stellen Sie sicher, dass die Montagefläche eben (flach) ist, um mechanische Belastungen des IO-Link
Master zu vermeiden.
2. Befestigen Sie den IO-Link Master mit zwei 6-mm-Schrauben und Unterlegscheiben an der Oberfläche.
Ziehen Sie die Schrauben mit 8 Nm fest.
14
