Pepperl+Fuchs ICE3-8IOL-G65L-V1D Handbuch Seite 79

Benutzerhandbuch IO-Link PROFINET IO (PNIO) und Modbus/TCP
| Übersicht der Port-Seiten | | |

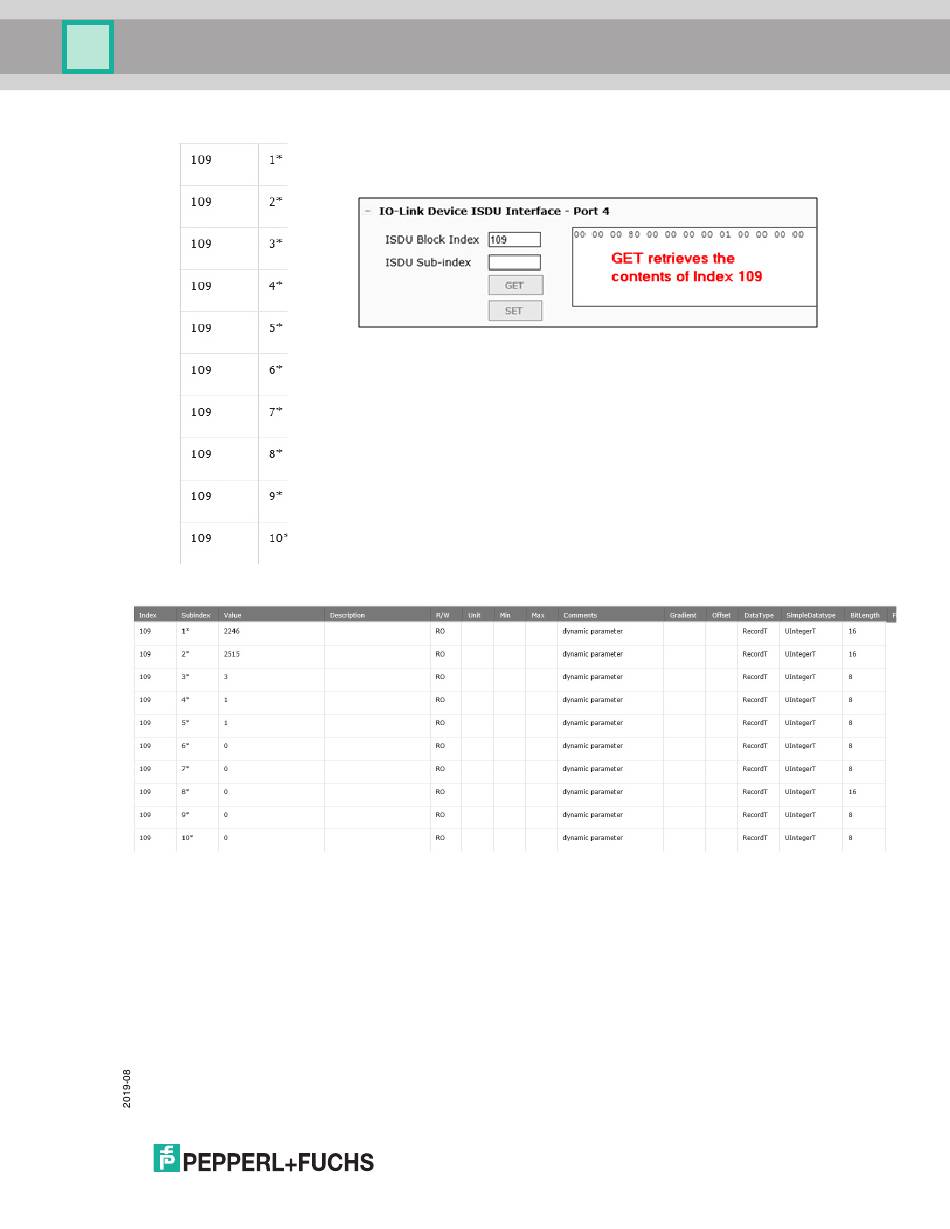

Dieses Beispiel zeigt, dass der Index 109 insgesamt 10 Unterindizes enthält.
Wenn Sie einen GET-Vorgang auf Index 109 über die ISDU-Schnittstelle ausführen, sind
dies die Ergebnisse:
Die GUI zeigt diese Informationen zum Index 109 an.
Sie können folgendermaßen dargestellt werden:
00 00 | 00 80 | 00 | 00 | 00 | 00 | 01 | 00 00 | 00 | 00
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10
Rufen Sie die Seite Process Data auf, indem Sie Process Data aus dem Dropdown-Feld neben der Portnummer
auswählen.
Dies zeigt eine typische Seite mit Process Data.
Wenn die richtige IODD-Datei nicht geladen wurde oder das IO-Link-Gerät PDO nicht unterstützt, erhalten Sie
diese Meldung.
79
