Benutzerhandbuch IO-Link PROFINET IO (PNIO) und Modbus/TCP
| Beschreibung von Prozessdatenblöcken | Beschreibung von Eingabe-Prozessdatenblöcken | |
Parametername Datentyp
Hilfs-E/A BYTE
Ereigniscode INT
PDI-Daten
Array mit
bis zu 32
Standardlänge
=
Bytes
32 Bytes

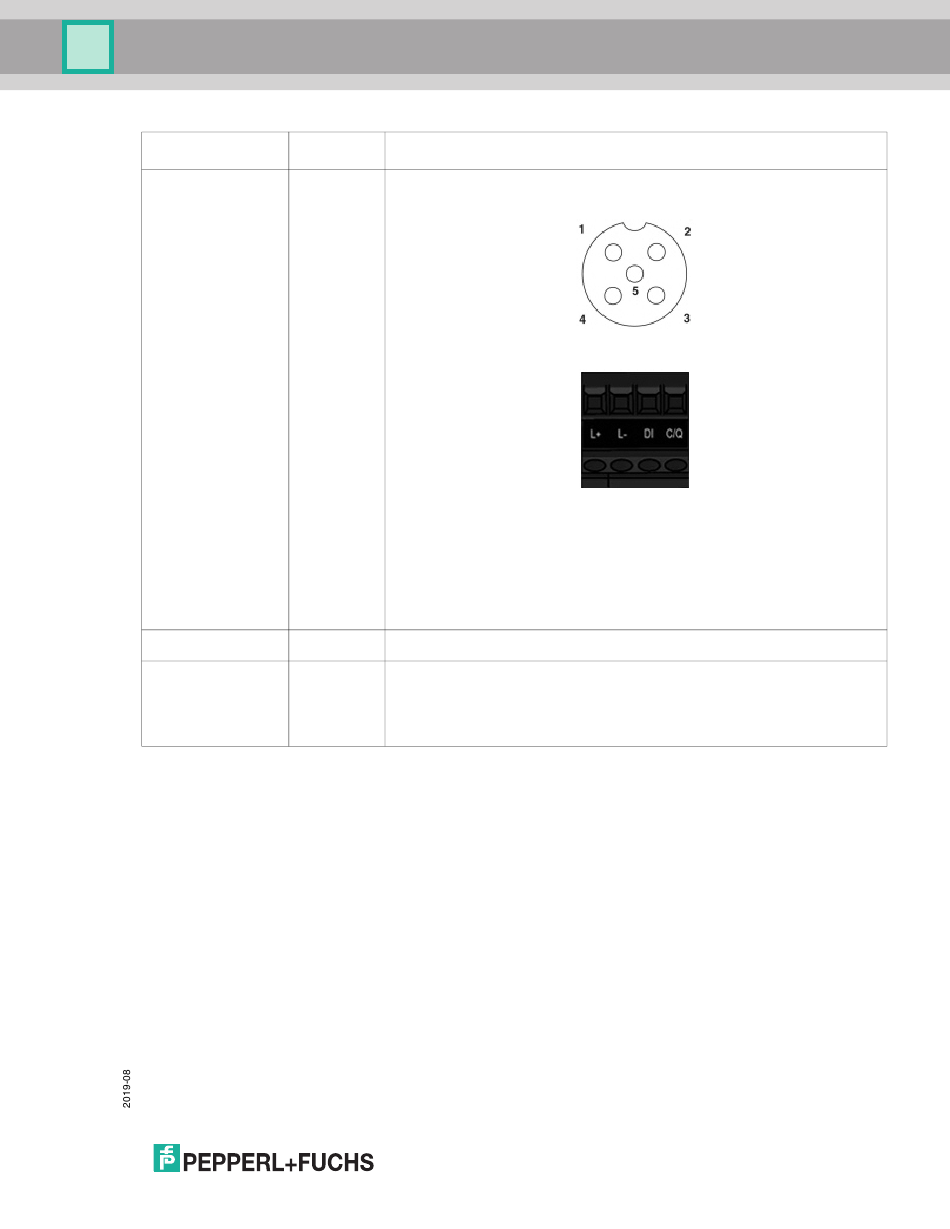

Das Hilfsbit am IO-Link-Port ist:
• Pin 2 am ICE2-8IOL-G65L-V1D
• DI (auf dem Gerät mit 3 gekennzeichnet) auf dem ICE2-8IOL-
K45S-RJ45
Bit 0 (0x01): Status des Hilfsbits.
0 = off
1 = on
Bits 1 - 3: Reserviert (0)
Wenn Include Digital I/O in PDI Data Block deaktiviert ist:
Bits 4 - 7: Reserviert (0)
16-Bit-Ereigniscode vom IO-Link-Gerät empfangen.
Vom IO-Link-Gerät empfangene PDI-Daten. Kann 0 bis 32 Bytes an
PDI-Daten enthalten. Die Definition der PDI-Daten ist geräteabhängig.
Hinweis: Die Länge kann per Webseitenschnittstelle konfiguriert
werden.
Beschreibung
