| Konfigurieren von IO-Link-Ports | Konfigurieren von IO-Link-Ports über die Webschnittstelle | Parameter des
Hilfseingangs |
3.7.2.2.2. TIA Portal V13
Gehen Sie wie folgt vor, um die Parameter für den Hilfseingang festzulegen.
1. Öffnen Sie die Ansicht IO-Link MasterDevice.
2. Klicken Sie auf das IO-Link Status-Modul.

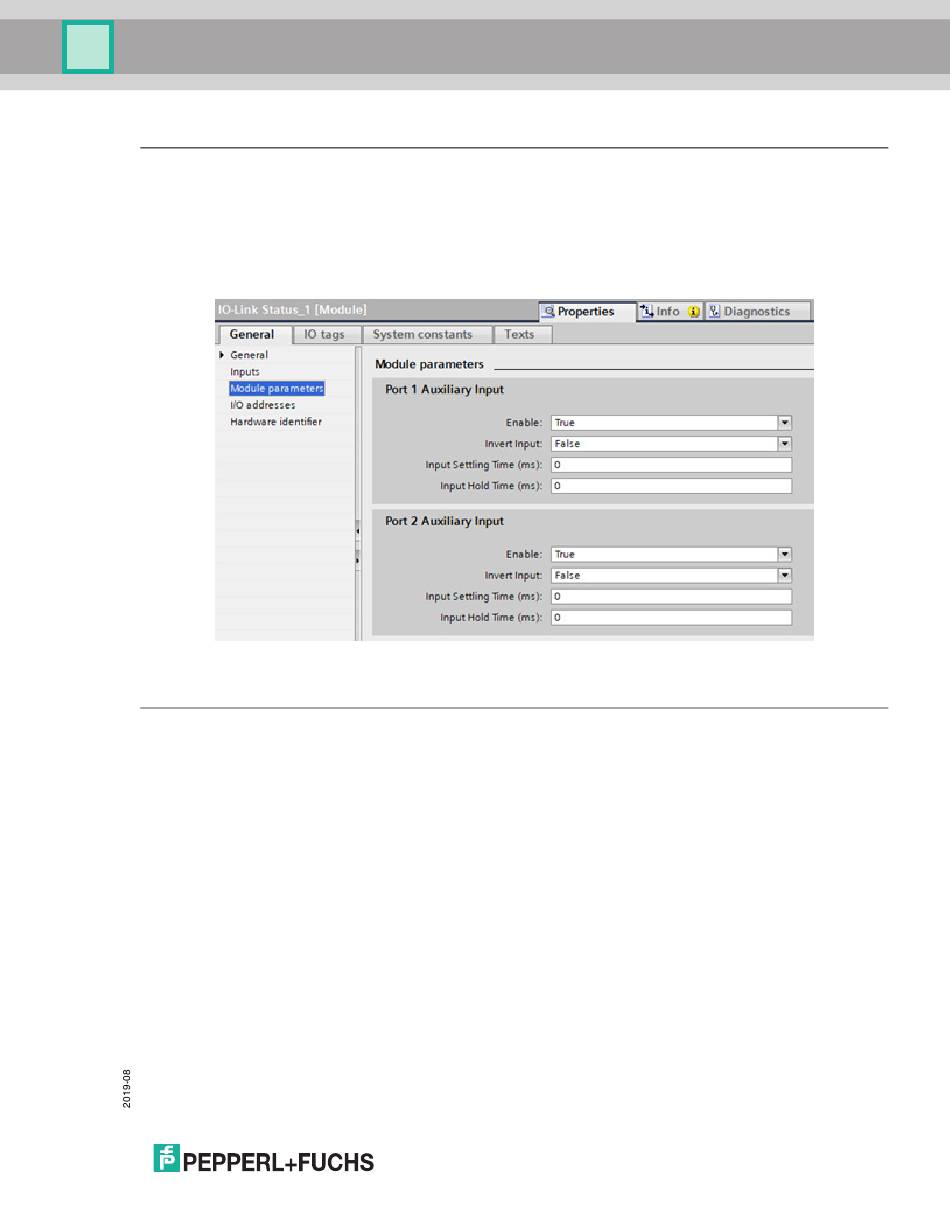

3. Wählen Sie beim Tag Properties | General die Option Module parameters aus. Die verfügbaren Parameter
werden in der nächsten Abbildung gezeigt, und die Tabelle (Seite 40) beschreibt die Parameter für den
Hilfseingang.
3.7.3. Konfigurieren von IO-Link-Ports über die Webschnittstelle
IO-Link-Port-Einstellungen (z. B. Port-Modus, minimale Zykluszeit, Datenspeicher, Validierung und
Gerätevalidierung) sollten durch STEP 7 konfiguriert werden, indem korrekte Module hinzugefügt und
parametriert werden. Optional können dieselben Einstellungen über die Webschnittstelle geändert werden.
Hinweis: Alle über die Webschnittstelle vorgenommenen Änderungen werden überschrieben, wenn eine
Anwendungsbeziehung zwischen einem Gateway und einer E/A-Steuerung hergestellt wird.
Diese Seite enthält spezielle Funktionen wie Datenspeicher, Gerätevalidierung und Datenvalidierung.
Hinweis: Konfigurieren Sie den Datenspeicher erst, wenn das IO-Link-Gerät konfiguriert worden ist.
Datenspeicher, Gerätevalidierung und Datenvalidierung werden in Nutzen der IO-Link Master-
Funktionen auf Seite 82 erläutert.
Mit diesem Verfahren können Sie die IO-Link-Einstellungen für jeden IO-Link-Port konfigurieren.
Wenn ein IO-Link-Gerät an den Port angeschlossen ist, wird für den Betrieb keine Konfiguration benötigt. Wenn
ein digitales Ein- oder Ausgabegerät angeschlossen ist, muss der Port Mode geändert werden.
1. Öffnen Sie bei Bedarf die IO-Link Master-Webschnittstelle mit Ihrem Webbrowser, und verwenden Sie
dabei die IP-Adresse.
2. Klicken Sie auf Configuration | IO-Link Settings.
3. Klicken Sie bei den Ports, die Sie konfigurieren möchten, auf die Schaltfläche EDIT.
Hinweis: Sie können auf jede
schnell zu konfigurieren.
4. Treffen Sie die entsprechende Auswahl für das Gerät, das Sie an diesen Port angeschlossen haben.
-Schaltfläche klicken und alle Ports öffnen, um die Port-Parameter
EDIT
