Benutzerhandbuch IO-Link PROFINET IO (PNIO) und Modbus/TCP
| IP-Adressenzuweisung | Statische IP-Adresszuweisung (LOCAL) | STEP 7 V5.5 |
3.4.3.1. STEP 7 V5.5
Gehen Sie wie folgt vor, wenn Sie die LOCAL-Methode mit STEP 7 verwenden möchten.

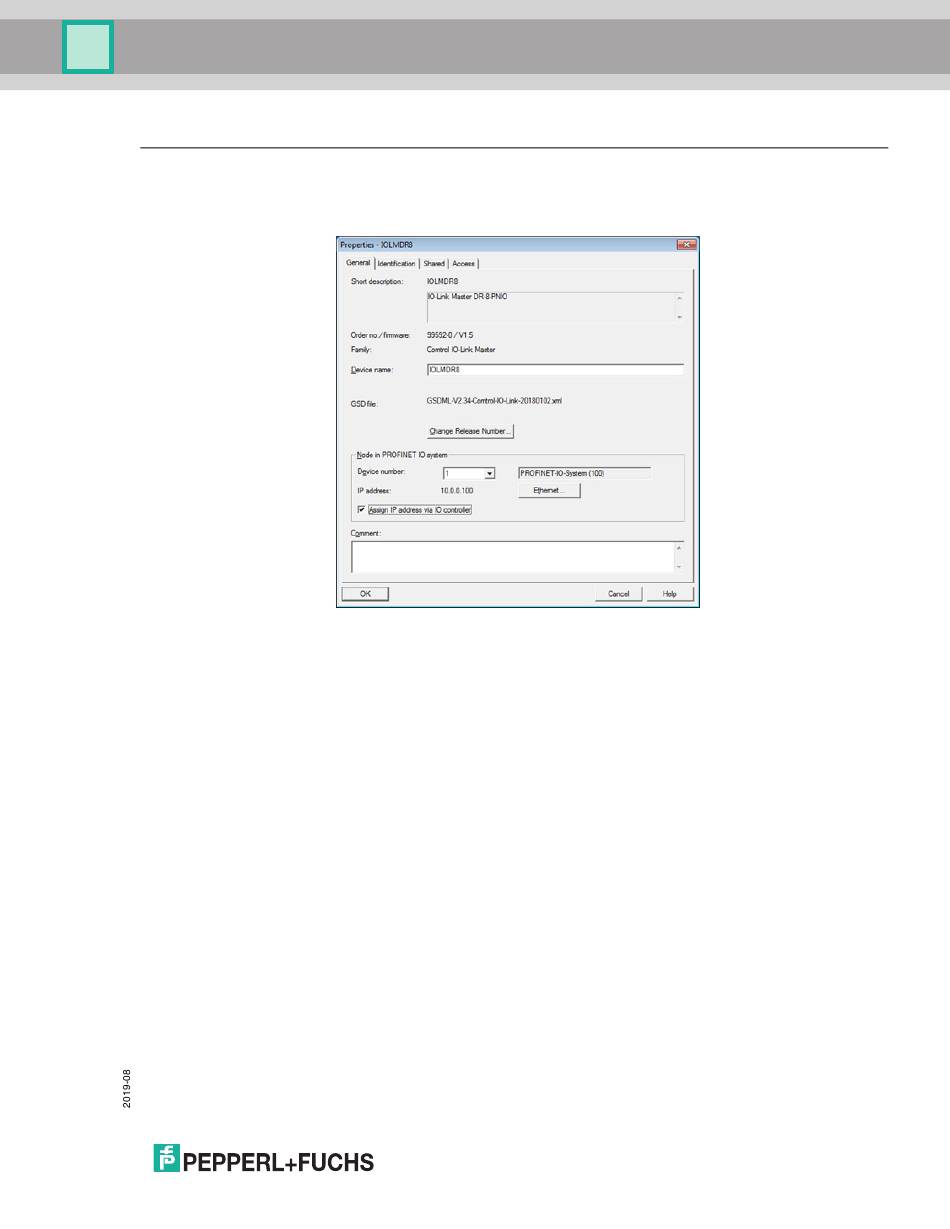

1. Doppelklicken Sie im STEP 7-Fenster
Properties
zu öffnen.
2. Deaktivieren Sie die Option Assign IP address via IO controller, und klicken Sie auf OK.
3. Laden Sie das Projekt herunter, und führen Sie es aus.
Die E/A-Steuerung versucht nicht, dem IO-Link Master die IP-Adresse zuzuweisen. Sie müssen dem
IO-Link Master manuell eine statische IP-Adresse zuweisen.
4. Wählen Sie den IO-Link Master unter HW Config aus, und öffnen Sie das Fenster
(Abbildung 4) über die Menüoption PLC | Ethernet | Edit Ethernet Node.
5. Klicken Sie nach dem Öffnen auf die Schaltfläche Browse, um das Fenster
Der IO-Link Master sollte als Pepperl+Fuchs IO-Link Master mit der Standard-IP-Adresse 192.168.1.250
angezeigt werden.
6. Wählen Sie den IO-Link Master aus, und klicken Sie auf die Schaltfläche OK, um zum Fenster
Ethernet Node
zurückzukehren.
7. Geben Sie die gewünschten IP-Konfigurationen ein.
In Abbildung 4 wurde der IO-Link Master für die statische IP-Adresse 10.0.0.100, die Subnetzmaske
255.0.0.0 und ohne Router konfiguriert.
HW Config
auf das IO-Link Master-Objekt, um das Fenster
Edit Ethernet Node
Browse Network
zu öffnen.
