| Lesen und Schreiben von ISDU mit dem FB IOL_CALL | Verwendung der IO-Link-Bibliothek im TIA Portal | |

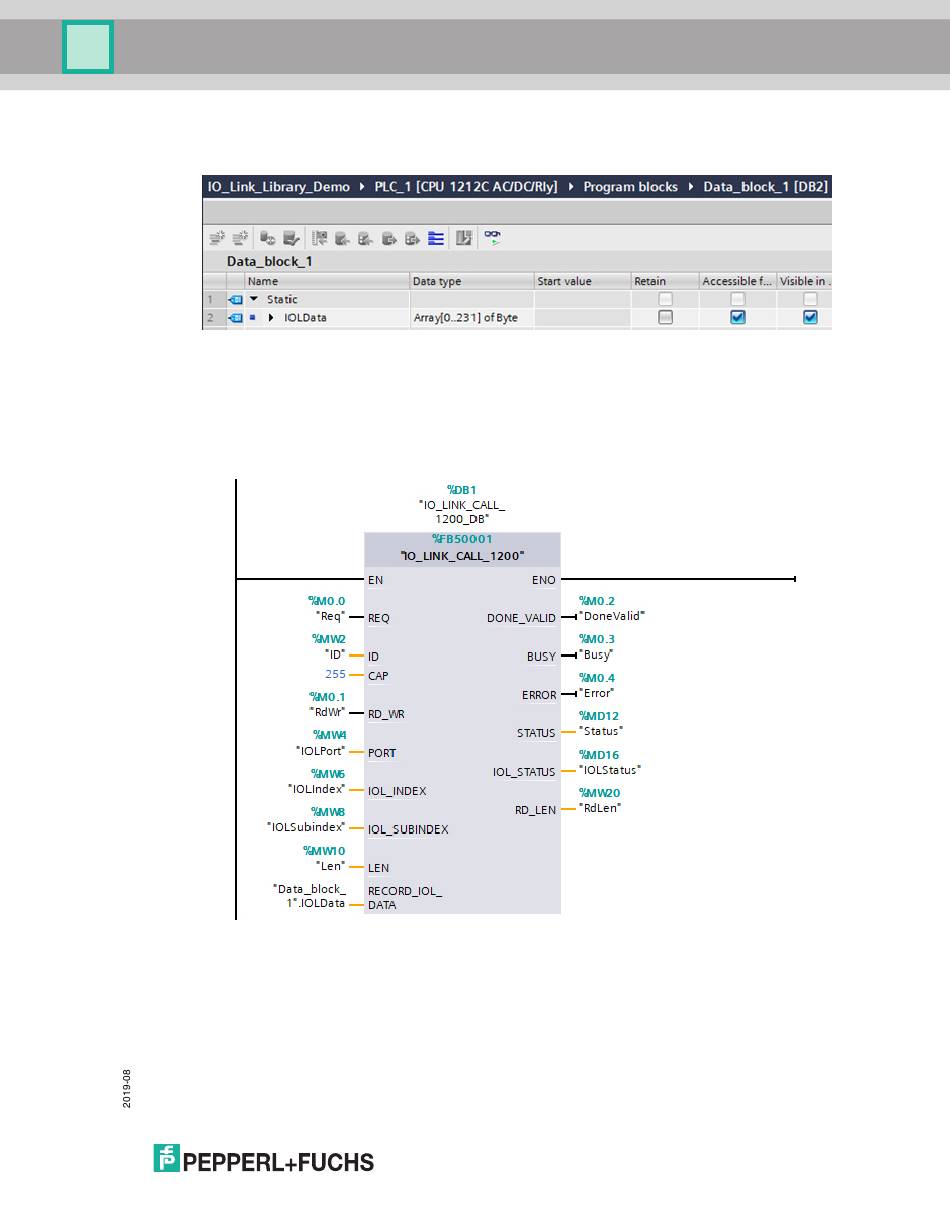

7. Fügen Sie einen neuen Datenblock hinzu, und erstellen Sie ein 232-Byte-Array, das zum Speichern der
ISDU-Daten verwendet wird.
8. Fügen Sie IO_LINK_CALL ein.
a. Öffnen Sie den Block Main.
b. Wählen Sie 82981502_IO_LINK_xxx | Types | S7-1200V2.2 | IO_LINK_CALL_1200 | V2.2.0 aus den
globalen Bibliotheken aus, und fügen Sie sie in ein neues Netzwerk ein.
c. Geben Sie die Parameter mithilfe der obigen Tags ein. Geben Sie 255 für den Parameter „CAP" ein.
d. Kompilieren Sie das Projekt, und laden Sie es herunter.
9. Testen Sie IO_LINK_CALL.
a. Erstellen Sie eine neue Überwachungstabelle, und geben Sie die Parameter von IO_LINK_CALL ein.
b. Klicken Sie auf die Schaltfläche Monitor all, um die Überwachung aller Tags zu starten.
c. Geben Sie die Hardwarekennung des IO-Link-Moduls als Änderungswert der Tag-ID ein.
d. Geben Sie die IO-Link-Portnummer (1-basiert), den Index, den Unterindex und die Länge der
angeforderten ISDU als Änderungswert der entsprechenden Tags ein.
