Benutzerhandbuch IO-Link PROFINET IO (PNIO) und Modbus/TCP
| IP-Adressenzuweisung | Zuweisen einer IP-Adresse über die E/A-Steuerung (DCP) | STEP 7 V5.5 |
3.4.1.1. STEP 7 V5.5
Gehen Sie wie folgt vor, um eine IP-Adresse über DCP zuzuweisen.
1. Doppelklicken Sie auf die Schnittstelle X1
PNIO-IO der E/A-Steuerung, um das
Properties
Fenster zu öffnen.
2. Klicken Sie auf der Registerkarte General
auf die Schaltfläche Properties, um das
Ethernet interface Properties
Fenster
öffnen.
3. Deaktivieren Sie die Option Use different
method to obtain IP address.
4. Geben Sie die IP-Adresse und die
Subnetzmaske für die E/A-Steuerung
manuell ein.
In diesem Beispiel wurde der E/A-
Steuerung die IP-Adresse 10.0.0.31 und die
Subnetzmaske 255.0.0.0 zugewiesen.
5. Doppelklicken Sie auf den IO-Link Master,
und aktivieren Sie die Option Assign IP
address via IO controller, wie in Abbildung 3
gezeigt.
6. Klicken Sie auf der Registerkarte General
auf die Schaltfläche Ethernet. Daraufhin
Ethernet interface
wird das Fenster
properties
geöffnet, in dem Sie angeben
können, welche IP-Adresse die E/A-Steuerung
dem IO-Link Master zuweisen soll.
Steps 2 through 4 sind in STEP 7 V5.5 erforderlich, damit sich die E/A-Steuerung und der IO-Link Master im
selben Subnetz befinden. Andernfalls funktioniert die Funktion Assign IP address via IO controller
möglicherweise nicht richtig.
In diesem Beispiel wird dem IO-Link Master die IP-Adresse 10.0.0.100 über die E/A-Steuerung zugewiesen.
zu

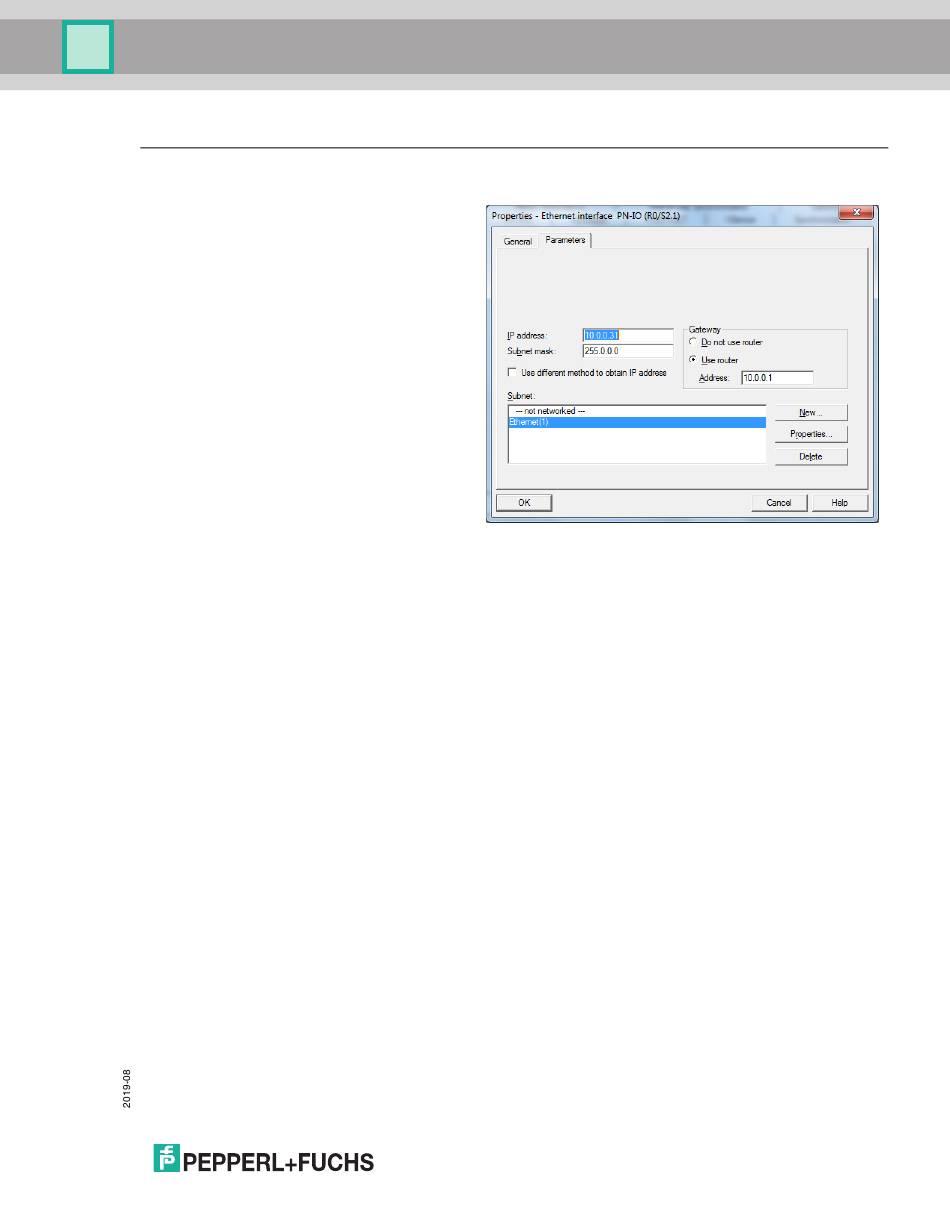

Abbildung 2: Eigenschaften der Ethernet-Schnittstelle
