Benutzerhandbuch IO-Link PROFINET IO (PNIO) und Modbus/TCP
| IP-Adressenzuweisung | Statische IP-Adresszuweisung (LOCAL) | TIA Portal V13 |

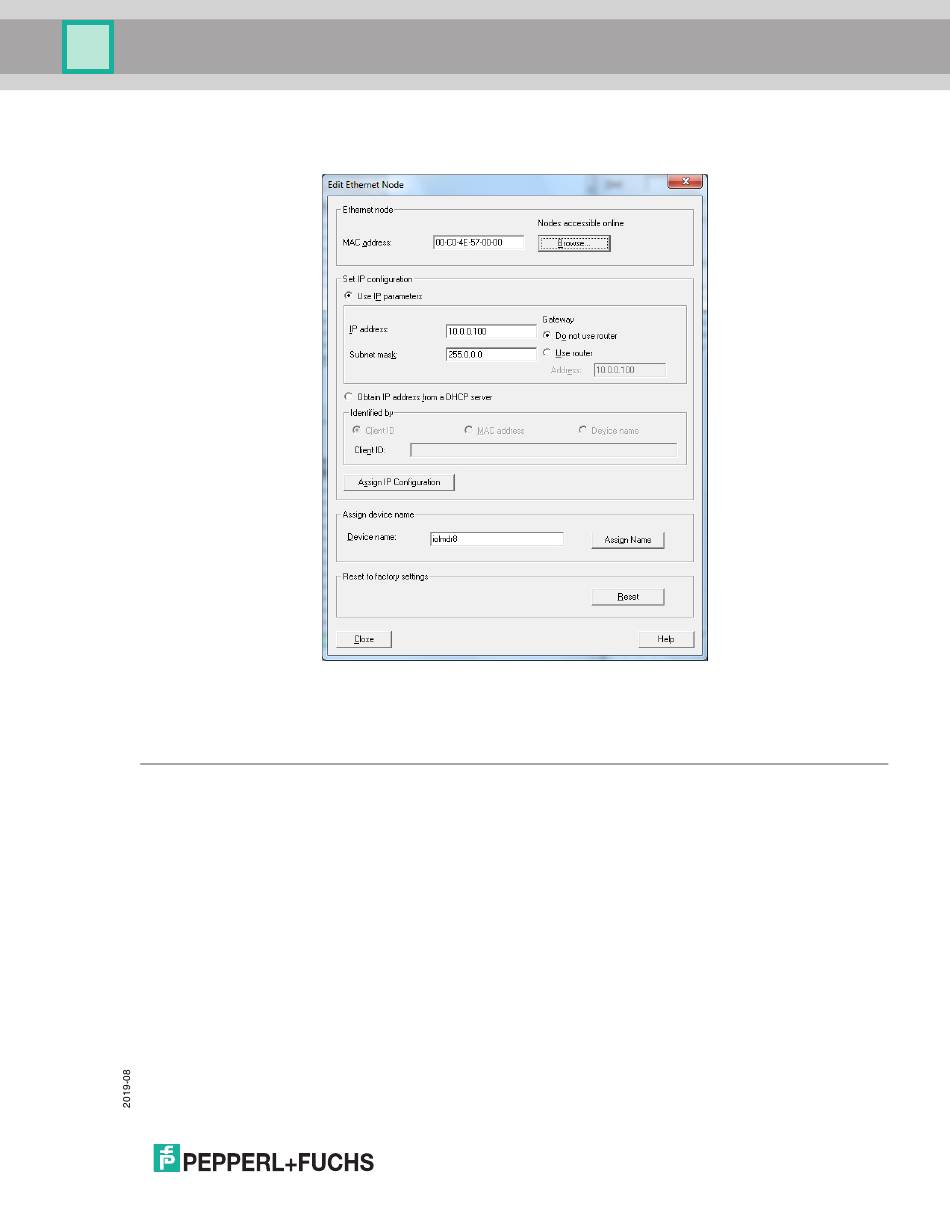

8. Klicken Sie auf die Schaltfläche Assign IP Configuration. Die IP-Konfiguration wird dem IO-Link Master
zugewiesen.
Abbildung 4:
Der nächste Konfigurationsschritt besteht darin, den Gerätenamen zuzuweisen. Gehen Sie zu
Gerätenamens
auf Seite 28.
3.4.3.2. TIA Portal V13
Gehen Sie wie folgt vor, wenn Sie die LOCAL-Methode mit TIA Portal festlegen möchten.
1. Doppelklicken Sie in der Ansicht Device configuration | Network auf den IO-Link Master.
2. Wählen Sie Ethernet addresses auf der Registerkarte Properties |General aus.
3. Stellen Sie sicher, dass die Option User IP protocol aktiviert und IP address is set directly at the device
ausgewählt ist.
Konfigurieren der IP-Adresse und des Gerätenamens
Zuweisung des
25
