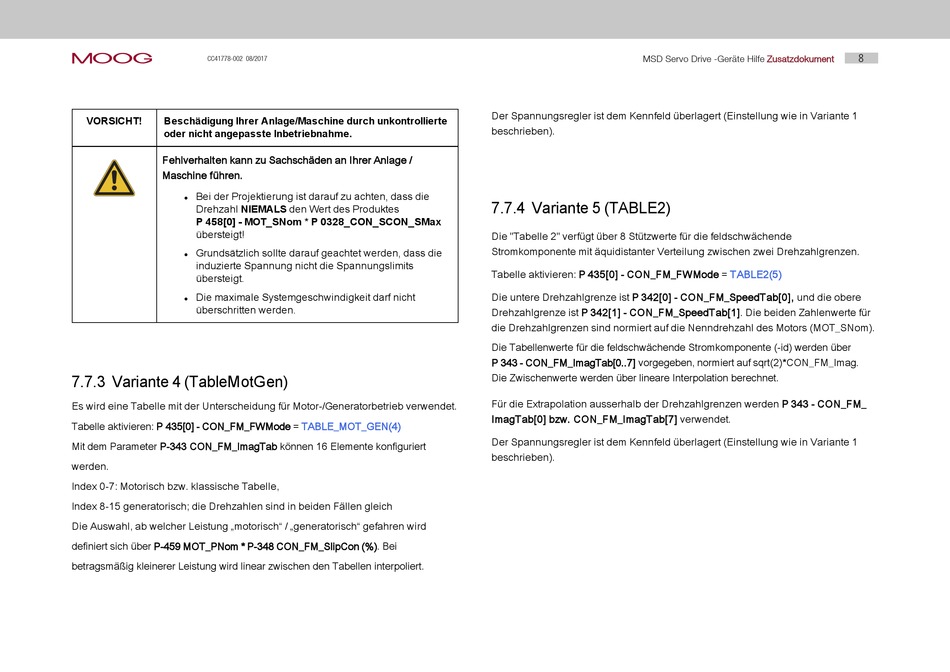

moog
CC41778-002 08/2017
VORSICHT!
Beschädigung Ihrer Anlage/Maschine durch unkontrollierte
oder nicht angepasste Inbetriebnahme.
Fehlverhalten kann zu Sachschäden an Ihrer Anlage /
Maschine führen.
Bei der Projektierung ist darauf zu achten, dass die
l
Drehzahl NIEMALS den Wert des Produktes
P 458[0] - MOT_SNom * P 0328_CON_SCON_SMax
übersteigt!
Grundsätzlich sollte darauf geachtet werden, dass die
l
induzierte Spannung nicht die Spannungslimits
übersteigt.
Die maximale Systemgeschwindigkeit darf nicht
l
überschritten werden.
7.7.3  Variante 4 (TableMotGen)
Es wird eine Tabelle mit der Unterscheidung für Motor-/Generatorbetrieb verwendet.
Tabelle aktivieren: P 435[0] - CON_FM_FWMode =
Mit dem Parameter P-343 CON_FM_ImagTab können 16 Elemente konfiguriert
werden.
Index 0-7: Motorisch bzw. klassische Tabelle,
Index 8-15 generatorisch; die Drehzahlen sind in beiden Fällen gleich
Die Auswahl, ab welcher Leistung „motorisch" / „generatorisch" gefahren wird
definiert sich über P-459 MOT_PNom * P-348 CON_FM_SlipCon (%). Bei
betragsmäßig kleinerer Leistung wird linear zwischen den Tabellen interpoliert.
TABLE_MOT_GEN(4)
MSD Servo Drive -Geräte Hilfe
Der Spannungsregler ist dem Kennfeld überlagert (Einstellung wie in Variante 1
beschrieben).
7.7.4  Variante 5 (TABLE2)
Die "Tabelle 2" verfügt über 8 Stützwerte für die feldschwächende
Stromkomponente mit äquidistanter Verteilung zwischen zwei Drehzahlgrenzen.
Tabelle aktivieren: P 435[0] - CON_FM_FWMode =
Die untere Drehzahlgrenze ist P 342[0] - CON_FM_SpeedTab[0], und die obere
Drehzahlgrenze ist P 342[1] - CON_FM_SpeedTab[1]. Die beiden Zahlenwerte für
die Drehzahlgrenzen sind normiert auf die Nenndrehzahl des Motors (MOT_SNom).
Die Tabellenwerte für die feldschwächende Stromkomponente (-id) werden über
P 343 - CON_FM_ImagTab[0..7] vorgegeben, normiert auf sqrt(2)*CON_FM_Imag.
Die Zwischenwerte werden über lineare Interpolation berechnet.
Für die Extrapolation ausserhalb der Drehzahlgrenzen werden P 343 - CON_FM_
ImagTab[0] bzw. CON_FM_ImagTab[7] verwendet.
Der Spannungsregler ist dem Kennfeld überlagert (Einstellung wie in Variante 1
beschrieben).
8
Zusatzdokument
TABLE2(5)
