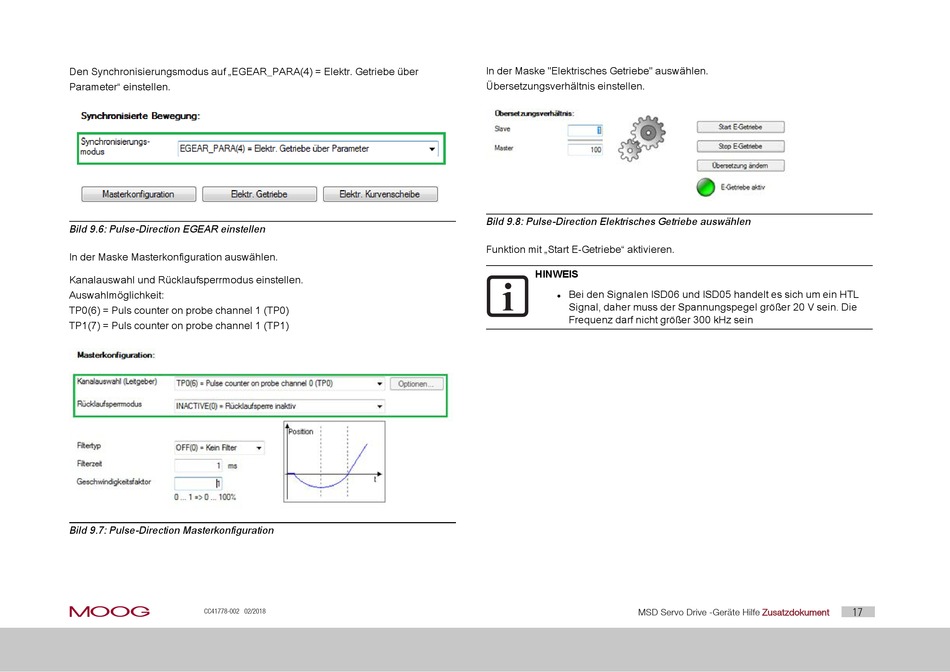

Den Synchronisierungsmodus auf „EGEAR_PARA(4) = Elektr. Getriebe über
Parameter" einstellen.
Bild 9.6: Pulse-Direction EGEAR einstellen
In der Maske Masterkonfiguration auswählen.
Kanalauswahl und Rücklaufsperrmodus einstellen.
Auswahlmöglichkeit:
TP0(6) = Puls counter on probe channel 1 (TP0)
TP1(7) = Puls counter on probe channel 1 (TP1)
Bild 9.7: Pulse-Direction Masterkonfiguration
moog
CC41778-002 02/2018
In der Maske "Elektrisches Getriebe" auswählen.
Übersetzungsverhältnis einstellen.
Bild 9.8: Pulse-Direction Elektrisches Getriebe auswählen
Funktion mit „Start E-Getriebe" aktivieren.
HINWEIS
Bei den Signalen ISD06 und ISD05 handelt es sich um ein HTL
l
Signal, daher muss der Spannungspegel größer 20 V sein. Die
Frequenz darf nicht größer 300 kHz sein
MSD Servo Drive -Geräte Hilfe
17
Zusatzdokument
