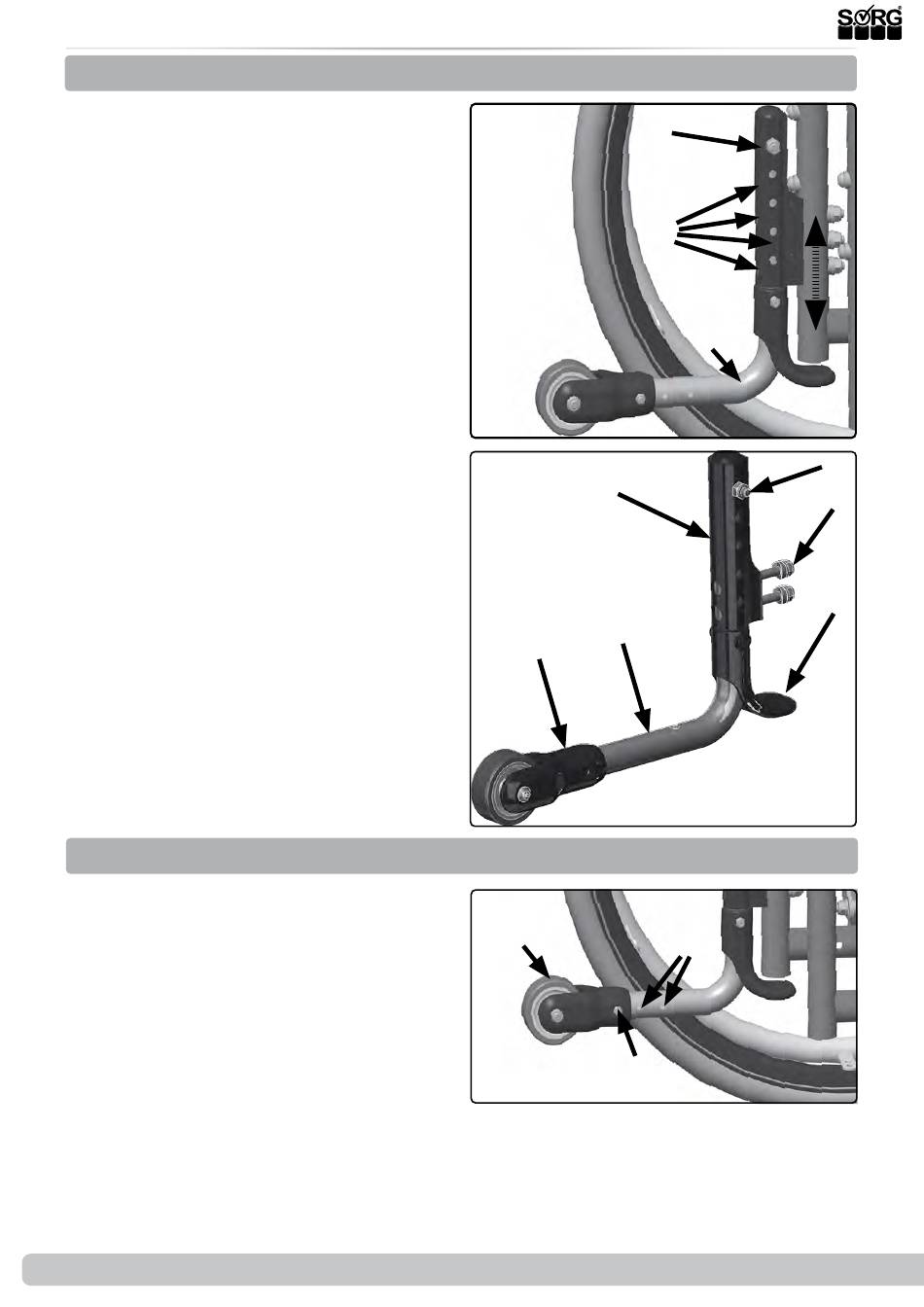

3.6 Baugruppe Kippschutz

3.6.1 Höheneinstellung
• (1) Entfernen Sie die Schraube (A),
• ziehen Sie den den Kippschutzbügel (C)
im Halter (A) etwas nach unten,
• versetzen Sie die Schraube (A) in die
gewünschte Position (B)
• und drehen sie wieder zu.
Alternativ können Sie auch den Halter um 180°
drehen:
(2) Wenn Sie den Kippschutz besonders tief
einstellen wollen, können Sie den Kippschutz-
halter (A) um 180° drehen. Entfernen Sie dazu
beiden Schrauben (E) und die Schraube (F),
entfernen Sie den Kippschutzbügel (D) und
drehen ihn um 180°, schrauben sie den Kipp-
schutzhalter wieder fest an das Rahmenrohr,
setzen Sie den Kippschutzbügel wieder in den
Halter ein und positionieren Sie ihn nach Ihren
Erfordernissen mittels der Schraube (F) in den
Löchern (1B).
3.6.2 Längeneinstellung
(3) Wenn Sie Ihren Rollstuhl sehr aktiv einge-
stellt haben und Ihnen der Kippschutz zu weit
hinten herausragt, können Sie den Kippschutz-
bügel kürzen.
• Entfernen Sie das Kippschutzrad mit
Halter (C) mit der Schraube (B),
• kürzen Sie mit einer geeigneten Säge
den Kippschutzbügel in der gewünsch-
ten Länge
• und setzen Sie das Kippschutzrad mit
Halter wieder auf.
• Setzen Sie die Schraube (B) in die
passende Bohrung (A) und drehen sie
wieder fest an.
