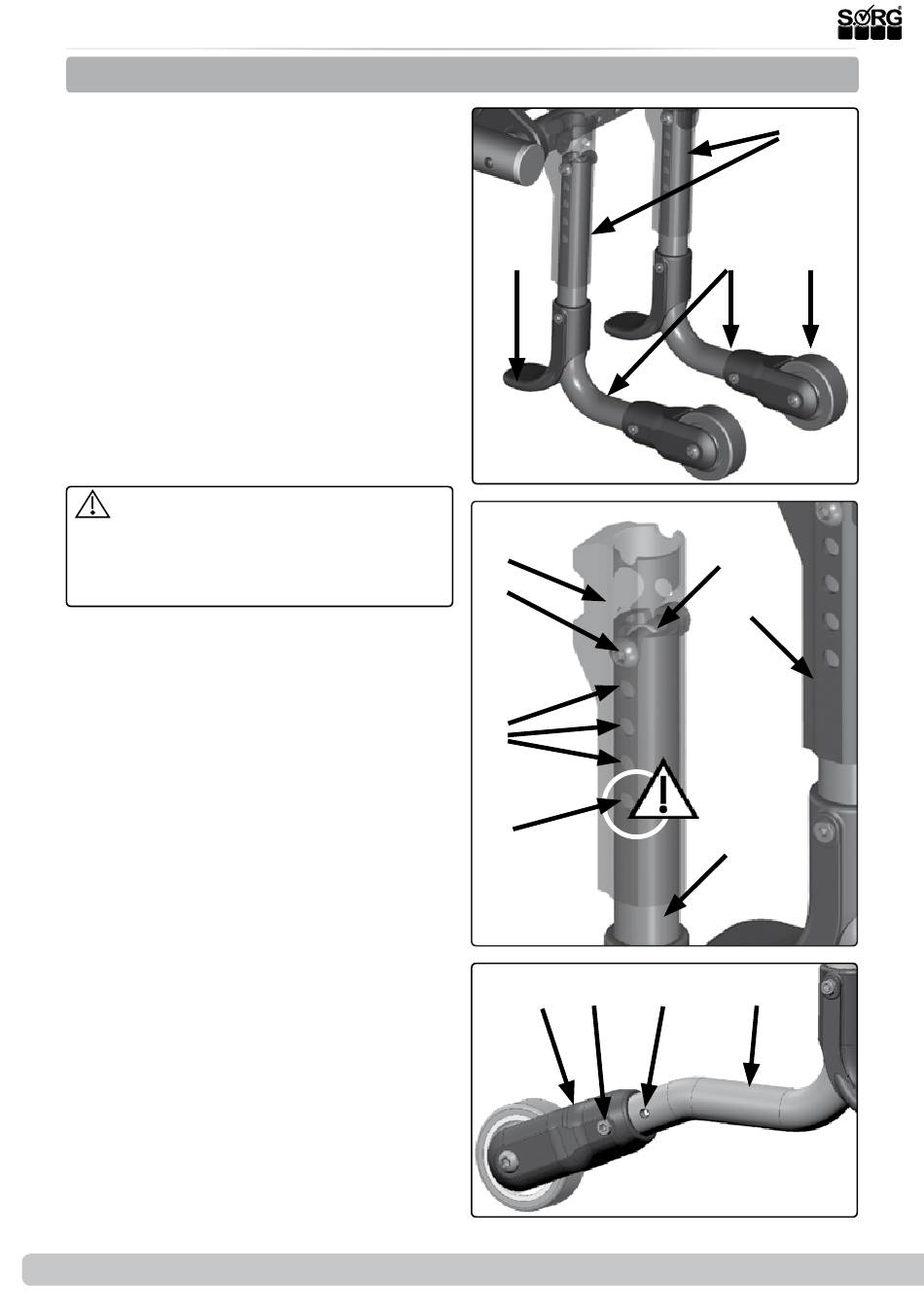

Baugruppe Kippschutz; Höhe Einstellen - SORG Mio Move Serviceheft

3.8 Baugruppe Kippschutz

3.8.1 Höhe einstellen
(1) Der Kippschutz besteht im Wesentlichen
aus 4 Teilen: Kippschutzhalter (A), Auftritt (B),
Kippschutzrad (C) mit Halter und der nach
unten ziehbare und um 180° drehbare Kipp-
schutzbügel (D) (zum Teil im Kippschutzhalter
steckend).
(2) Die Höhe des Kippschutzes kann durch die
Schraube (A) verändert werden:
• Entfernen Sie die Antriebsräder,
• entfernen Sie die Schraube (A) mit der
Hülse (B),
• verschieben Sie den Kippschutzbügel
(C) im Halter (D) in die gewünschte
Position (E),
• setzen Sie die Hülse (B) und die Schrau-
be (A) wieder ein
• und drehen Sie die Schraube fest zu.
Die unterste Bohrung (F) ist konstrukti-
onsbedingt vorhanden und darf nicht ver-
wendet werden. Der Kippschutzbügel könnte
beim Drehen/Aktivieren des Kippschutzes
aus dem Halter rutschen.
(3) Wenn der Rollstuhl sehr aktiv eingestellt ist
und der aktivierte Kippschutz hinten zu weit
herausragt, kann der Kippschutzbügel gekürzt
werden.
• Entfernen Sie die Schraube (B)
• entfernen Sie das Kippschutzrad und
den Halter (A),
• kürzen Sie den Kippschutzbügel (C) mit
einer Säge auf die gewünschte Länge,
• setzen Sie das Kippschutzrad und den
Halter wieder auf den Kippschutzbügel
(C),
• setzen Sie die Schraube (B) in das Loch
(D)
• und drehen Sie die Schraube (B) fest zu.
