Baugruppe Seitenteile; Einstellung Seitenteile; Kleiderschutz Am Seitenteil - SORG Vector Serviceheft

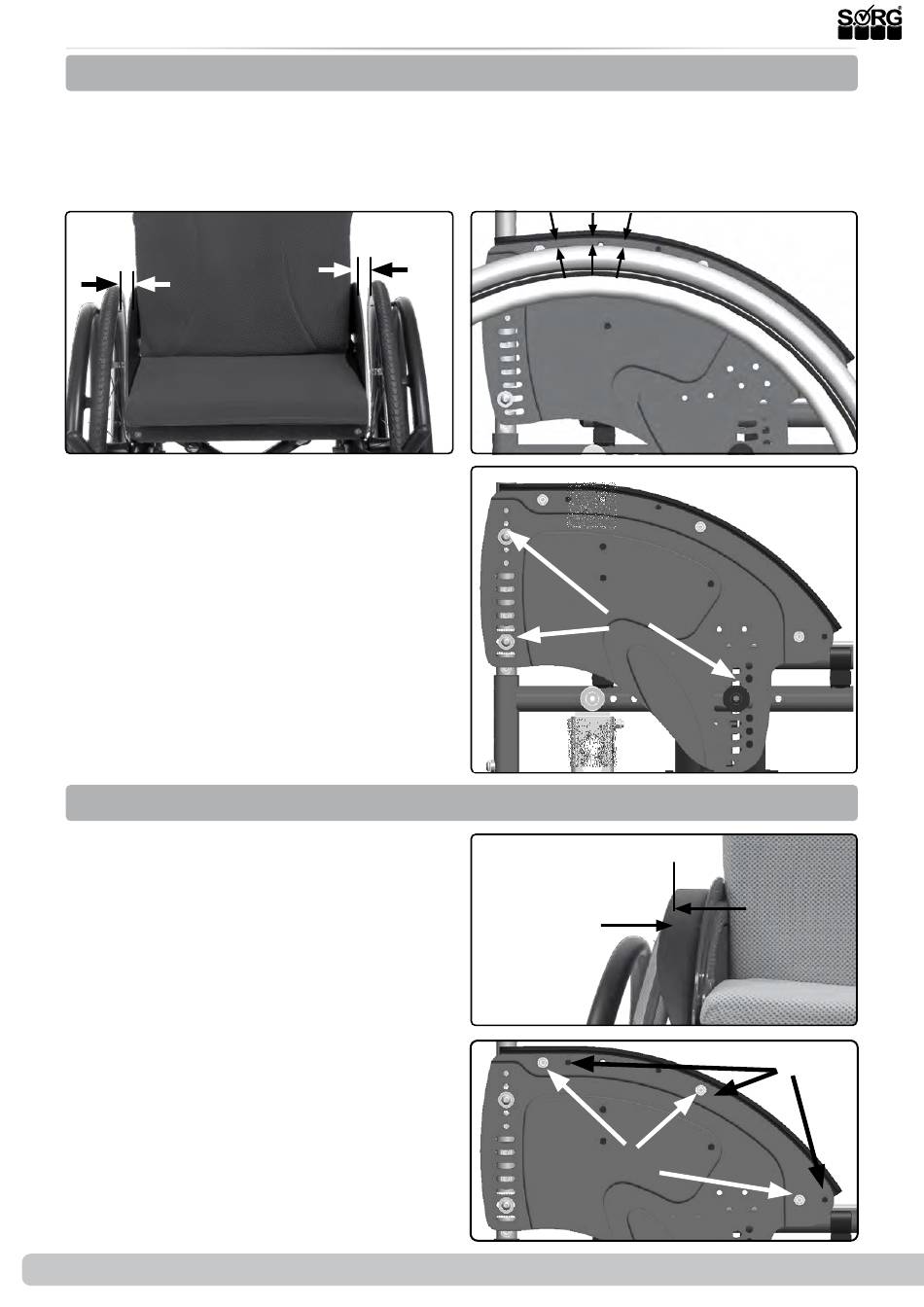

3.4 Baugruppe Seitenteile

3.4.1 Einstellung Seitenteile

(1a+b) Der Zwischenraum zwischen Rad und Seitenteil sollte min. 10 mm Abstand betragen,
damit es bei seitlicher Belastung nicht an der Reifendecke streift.
Nach oben sollte die Kontur des Seitenteils im Abstand von mindestens 10 mm so lange wie
möglich parallel der Kontur des Antriebsrades folgen.
Höhere Einstellungen können für aktive Fahrer beim Antreiben hinderlich sein.
(1a)
min. 10 mm
(2) Zum Einstellen der Höhe ent fernen Sie bit-
te die Antriebsräder. Ent fernen Sie vorne und
hinten die Schraubver bin dungen (B) vollstän-
dig. Ändern Sie die Position des Seitenteils in
ge wünsch ter Weise, setzen Sie die Schrauben
wieder ein und drehen Sie diese fest zu.

3.4.2 Kleiderschutz am Seitenteil

(3) Der Kleiderschutz wird am Seitenteil in die
Sickung eingesetzt und soll das Antriebsrad
seitlich maximal bis zur Außenseite des Rades
ab decken.
(4) Beim Versetzen der Antriebsräder in die
vorderste Lochplattenposition müssen die Klei-
derschützer in die Alternativlöcher (B) gesetzt
werden. Schrauben (A) entfernen, Kleider-
schutz versetzen, alle Schrauben wieder einset-
zen und fest andrehen.
Der Abstand zwi schen Radoberseite und Klei-
derschutz sollte min. 10 mm be tra gen, damit
der Kleiderschutz bei Belas tung nicht auf dem
Rad streift.
