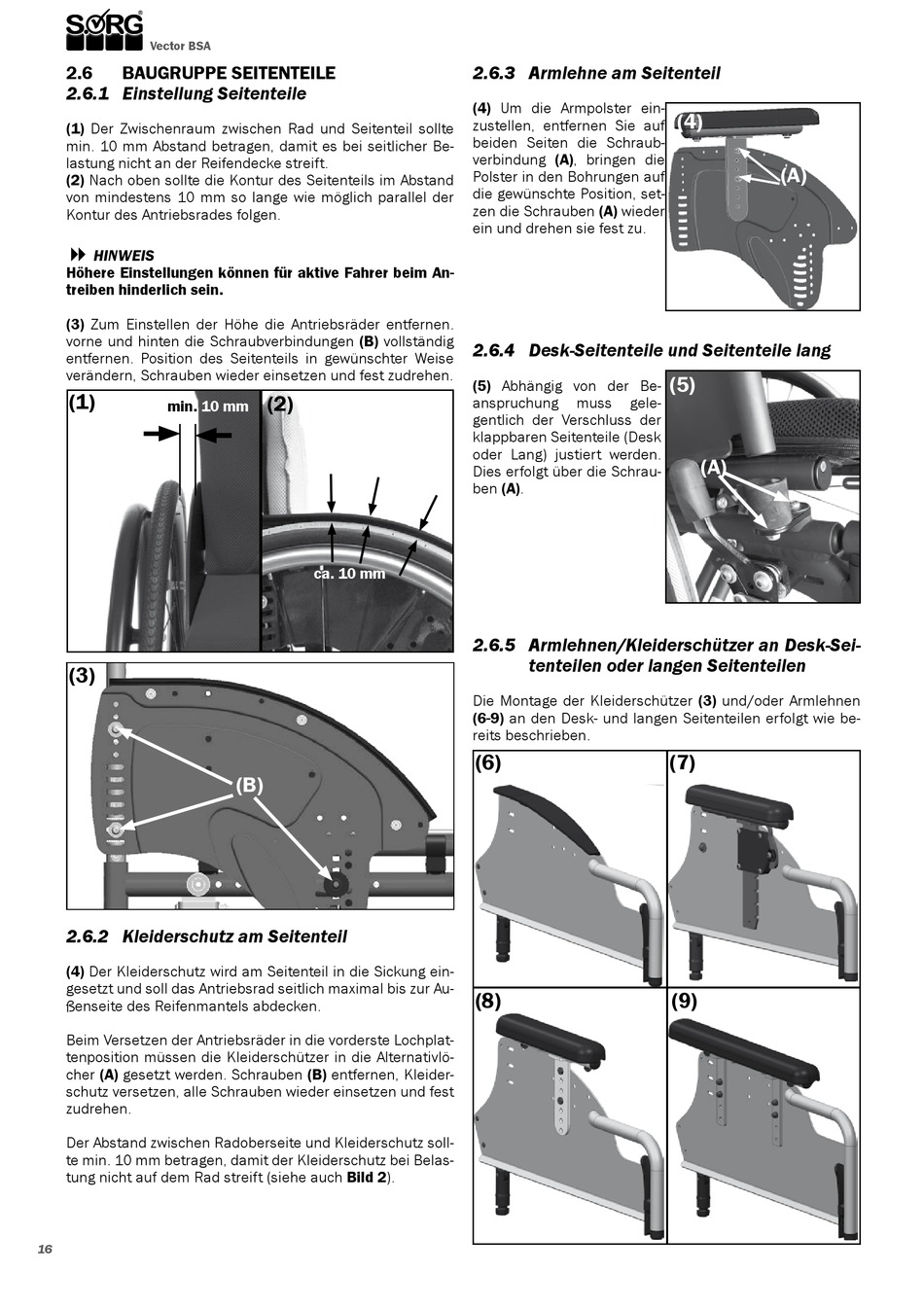

BAUGRUPPE SEITENTEILE

2.6.1 Einstellung Seitenteile

(1) Der Zwischenraum zwischen Rad und Seitenteil sollte
min. 10 mm Abstand betragen, damit es bei seitlicher Be-
lastung nicht an der Reifendecke streift.
(2) Nach oben sollte die Kontur des Seitenteils im Abstand
von mindestens 10 mm so lange wie möglich parallel der
Kontur des Antriebsrades folgen.
�
HINWEIS
Höhere Einstellungen können für aktive Fahrer beim An-
treiben hinderlich sein.
(3) Zum Einstellen der Höhe die Antriebsräder ent fernen.
vorne und hinten die Schraubver bin dungen (B) vollständig
ent fernen. Position des Seitenteils in ge wünsch ter Weise
verändern, Schrauben wieder einsetzen und fest zudrehen.
(1)
min. 10 mm
(3)

2.6.2 Kleiderschutz am Seitenteil

(4) Der Kleiderschutz wird am Seitenteil in die Sickung ein-
gesetzt und soll das Antriebsrad seitlich maximal bis zur Au-
ßenseite des Reifenmantels ab decken.
Beim Versetzen der Antriebsräder in die vorderste Lochplat-
tenposition müssen die Kleiderschützer in die Alternativlö-
cher (A) gesetzt werden. Schrauben (B) entfernen, Kleider-
schutz versetzen, alle Schrauben wieder einsetzen und fest
zudrehen.
Der Abstand zwi schen Radoberseite und Kleiderschutz soll-
te min. 10 mm be tra gen, damit der Kleiderschutz bei Belas-
tung nicht auf dem Rad streift (siehe auch Bild 2).
16
(2)
ca. 10 mm
(B)

2.6.3 Armlehne am Seitenteil

(4) Um die Armpolster ein-
zustellen, entfernen Sie auf
beiden Seiten die Schraub-
verbindung (A), bringen die
Polster in den Bohrungen auf
die ge wünschte Position, set-
zen die Schrauben (A) wieder
ein und drehen sie fest zu.

2.6.4 Desk-Seitenteile und Seitenteile lang

(5) Abhängig von der Be-
anspruchung muss gele-
gentlich der Verschluss der
klappbaren Seitenteile (Desk
oder Lang) justiert werden.
Dies erfolgt über die Schrau-
ben (A).
2.6.5 Armlehnen/Kleiderschützer an Desk-Sei-
tenteilen oder langen Seitenteilen
Die Montage der Kleiderschützer (3) und/oder Armlehnen
(6-9) an den Desk- und langen Seitenteilen erfolgt wie be-
reits beschrieben.
(6)
(8)
(4)
(A)
(5)
(A)
(7)
(9)
