Datenblatt
Verdrahtung (Fortsetzung)
Hinweise zur Verdrahtung

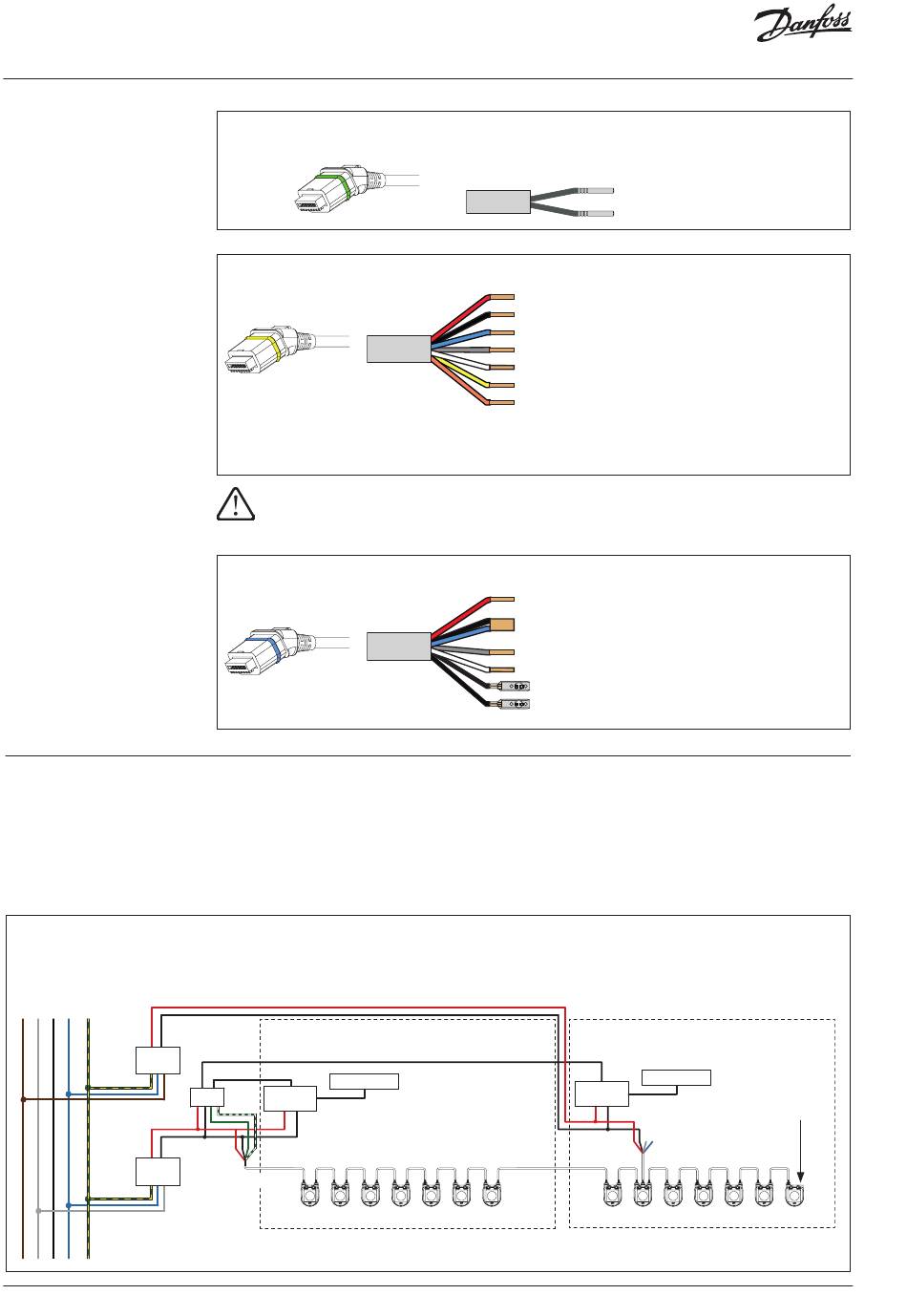

Verdrahtung mit Gleichspannungsversorgung: (Empfohlene Lösung)
Digitale Anwendung – 24 V DC – Netzgerät mit Spannungsteiler, beide gleiche oder unterschiedliche Phasen.
230/110 V AC
24 V DC
L1 L2 L3 0 GND
Masse
24 V DC
Netzgerät
24 V DC
Masse
24 V DC
Netzgerät
12 | © Danfoss | 2019.06
NovoCon® S – Hochgenauigkeits-Stellantrieb
Kabel NovoCon® Energy mit PT1000-Universaltemperaturfühler
Grüner O-Ring
Kabel NovoCon® I/O
Gelber O-Ring
Roter und schwarzer Draht können verwendet werden, um die Spannung in der Leitung zu verstärken. Sie können
auch für die Versorgung externer Geräte verwendet werden. Die verfügbare Spannung muss in einer separaten
Berechnung ermittelt werden.
Um elektrische Kurzschlüsse zu vermeiden, muss sichergestellt werden, dass lose Kabelenden
angeschlossen oder isoliert wurden, bevor der Steckverbinder in den Stellantrieb NovoCon® S
eingeführt wird.
Kabel NovoCon® Temperatur I/O
Blauer O-Ring
Die wichtigsten Faktoren sind:
- Eine gemeinsame Masse
- Eine 24-V-DC-Spannungsversorgung (wird empfohlen)
- Bei Verwendung einer 24-V-AC-
Spannungsversorgung: Wenn verschiedene Arten
der Spannungsversorgung und/oder verschiedene
Phasen verwendet werden, trennen Sie immer die
24-V-AC-Spannungsversorgungen voneinander.
Raum 1
Bus
Thermostat
DDC
Raumregler
Daisy-Chain-Kabel zwischen den NovoCon® S
Digitalkabel NovoCon®
Kabel NovoCon® Energy – PT1000-Tauchfühler
Rot
Spannung 24 V (Ein/Aus)
Schwarz
Masse (Ein/Aus)
Blau
Masse T1-, T2-, V/mA-Eingangs- und V-Ausgangssignal
Grau
V-/mA-Eingangssignal
Weiß
V-Ausgangssignal
Gelb
T1- oder Widerstandseingang
Orange
T2- oder Widerstandseingang
Rot
Spannung 24 V (Ein/Aus)
Schwarz Masse (Ein/Aus)
Blau
Masse T1-, T2-, V/mA-Eingangs- und V-Ausgangssignal
Grau
V-/mA-Eingangssignal
Weiß
V-Ausgangssignal
T1
T2
Raum 2
Raumregler
Schalten Sie
den DIP-Schalter
Thermostat
Nr. 8 für den
Busabschluss der
letzten Buseinheit
in die EIN-Stellung.
X X
Analogkabel NovoCon®
VD.HU.X4.03
