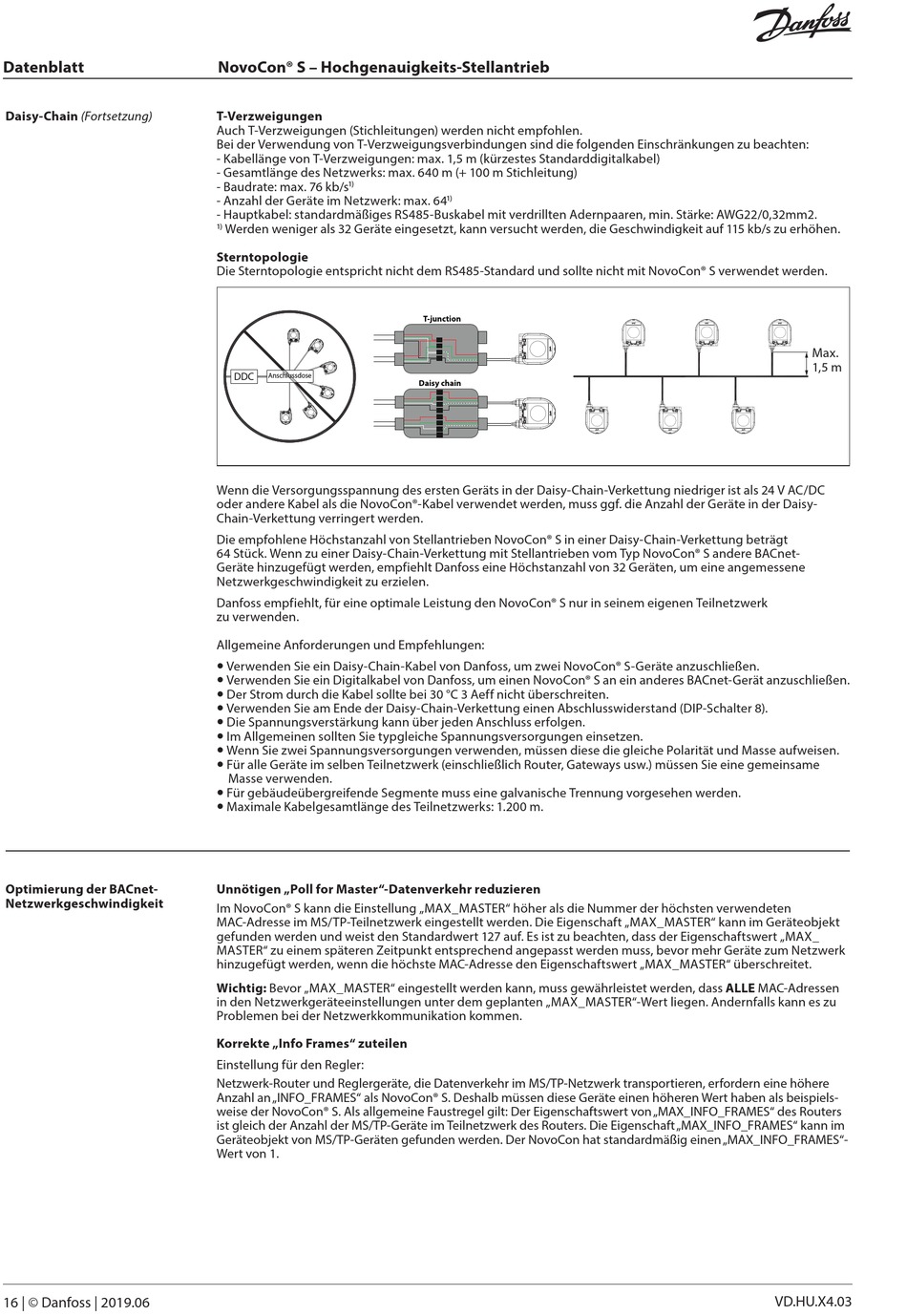

Danfoss NovoCon S Datenblatt Seite 16

Datenblatt
Daisy-Chain (Fortsetzung)
Optimierung der BACnet-
Netzwerkgeschwindigkeit
16 | © Danfoss | 2019.06
NovoCon® S – Hochgenauigkeits-Stellantrieb
T-Verzweigungen
Auch T-Verzweigungen (Stichleitungen) werden nicht empfohlen.
Bei der Verwendung von T-Verzweigungsverbindungen sind die folgenden Einschränkungen zu beachten:
- Kabellänge von T-Verzweigungen: max. 1,5 m (kürzestes Standarddigitalkabel)
- Gesamtlänge des Netzwerks: max. 640 m (+ 100 m Stichleitung)
- Baudrate: max. 76 kb/s
1)
- Anzahl der Geräte im Netzwerk: max. 64
- Hauptkabel: standardmäßiges RS485-Buskabel mit verdrillten Adernpaaren, min. Stärke: AWG22/0,32mm2.
Werden weniger als 32 Geräte eingesetzt, kann versucht werden, die Geschwindigkeit auf 115 kb/s zu erhöhen.
1)
Sterntopologie
Die Sterntopologie entspricht nicht dem RS485-Standard und sollte nicht mit NovoCon® S verwendet werden.
Anschlussdose
Wenn die Versorgungsspannung des ersten Geräts in der Daisy-Chain-Verkettung niedriger ist als 24 V AC/DC
oder andere Kabel als die NovoCon®-Kabel verwendet werden, muss ggf. die Anzahl der Geräte in der Daisy-
Chain-Verkettung verringert werden.
Die empfohlene Höchstanzahl von Stellantrieben NovoCon® S in einer Daisy-Chain-Verkettung beträgt
64 Stück. Wenn zu einer Daisy-Chain-Verkettung mit Stellantrieben vom Typ NovoCon® S andere BACnet-
Geräte hinzugefügt werden, empfiehlt Danfoss eine Höchstanzahl von 32 Geräten, um eine angemessene
Netzwerkgeschwindigkeit zu erzielen.
Danfoss empfiehlt, für eine optimale Leistung den NovoCon® S nur in seinem eigenen Teilnetzwerk
zu verwenden.
Allgemeine Anforderungen und Empfehlungen:
 Verwenden Sie ein Daisy-Chain-Kabel von Danfoss, um zwei NovoCon® S-Geräte anzuschließen.
 Verwenden Sie ein Digitalkabel von Danfoss, um einen NovoCon® S an ein anderes BACnet-Gerät anzuschließen.
 Der Strom durch die Kabel sollte bei 30 °C 3 Aeff nicht überschreiten.
 Verwenden Sie am Ende der Daisy-Chain-Verkettung einen Abschlusswiderstand (DIP-Schalter 8).
 Die Spannungsverstärkung kann über jeden Anschluss erfolgen.
 Im Allgemeinen sollten Sie typgleiche Spannungsversorgungen einsetzen.
 Wenn Sie zwei Spannungsversorgungen verwenden, müssen diese die gleiche Polarität und Masse aufweisen.
 Für alle Geräte im selben Teilnetzwerk (einschließlich Router, Gateways usw.) müssen Sie eine gemeinsame
Masse verwenden.
 Für gebäudeübergreifende Segmente muss eine galvanische Trennung vorgesehen werden.
 Maximale Kabelgesamtlänge des Teilnetzwerks: 1.200 m.
Unnötigen „Poll for Master"-Datenverkehr reduzieren
Im NovoCon® S kann die Einstellung „MAX_MASTER" höher als die Nummer der höchsten verwendeten
MAC-Adresse im MS/TP-Teilnetzwerk eingestellt werden. Die Eigenschaft „MAX_MASTER" kann im Geräteobjekt
gefunden werden und weist den Standardwert 127 auf. Es ist zu beachten, dass der Eigenschaftswert „MAX_
MASTER" zu einem späteren Zeitpunkt entsprechend angepasst werden muss, bevor mehr Geräte zum Netzwerk
hinzugefügt werden, wenn die höchste MAC-Adresse den Eigenschaftswert „MAX_MASTER" überschreitet.
Wichtig: Bevor „MAX_MASTER" eingestellt werden kann, muss gewährleistet werden, dass ALLE MAC-Adressen
in den Netzwerkgeräteeinstellungen unter dem geplanten „MAX_MASTER"-Wert liegen. Andernfalls kann es zu
Problemen bei der Netzwerkkommunikation kommen.
Korrekte „Info Frames" zuteilen
Einstellung für den Regler:
Netzwerk-Router und Reglergeräte, die Datenverkehr im MS/TP-Netzwerk transportieren, erfordern eine höhere
Anzahl an „INFO_FRAMES" als NovoCon® S. Deshalb müssen diese Geräte einen höheren Wert haben als beispiels-
weise der NovoCon® S. Als allgemeine Faustregel gilt: Der Eigenschaftswert von „MAX_INFO_FRAMES" des Routers
ist gleich der Anzahl der MS/TP-Geräte im Teilnetzwerk des Routers. Die Eigenschaft „MAX_INFO_FRAMES" kann im
Geräteobjekt von MS/TP-Geräten gefunden werden. Der NovoCon hat standardmäßig einen „MAX_INFO_FRAMES"-
Wert von 1.
1)
T-junction
Daisy chain
Max.
1,5 m
